76 Betriebsart Maschine
3.3
Mas
chi
ne
nda
ten
3.3 Maschinendaten
Eingabe der Maschinendaten
Im manuellen Betrieb geben Sie die Informationen für Werkzeug,
Spindeldrehzahl und Vorschub/Schnittgeschwindigkeit im TSF-Dialog
ein (Eingabefenster T, S, F setzen). In Teach-in- und smart.Turn-
Programmen sind die Werkzeug-Information und die
Technologiedaten Bestandteil der Zyklenparameter bzw. des NC-
Programms.
Sie definieren im TSF-Dialog zusätzlich die „maximale Drehzahl“ und
den „Stillsetzungswinkel“ sowie den Werkstoff.
Sie können die Schnittdaten (Schnittgeschwindigkeit, Vorschub) in der
Technologiedatenbank in Abhängigkeit vom Werkstoff, dem
Schneidstoff des Werkzeugs und der Bearbeitungsart ablegen. Mit
dem Softkey Vorschlag Technologie werden die Daten in den Dialog
übernommen.
Mit dem Softkey Werkzeugliste wird die Werkzeugliste (Revolverliste)
geöffnet. Diese Liste stellt die aktuelle Belegung des
Werkzeugträgers dar. Für jede Werkzeugaufnahme ist ein Platz in der
Tabelle vorhanden. Beim Einrichten wird jeder Werkzeugaufnahme
ein Werkzeug (Identnummer) zugeordnet.
Wenn Ihre Maschine mit einem angetriebenen Werkzeug ausgerüstet
ist, wählen Sie per Spindelwechsel-Taste aus, für welche Spindel die
Eingaben gelten. In der Anzeige wird die angewählte Spindel
gekennzeichnet. Aus diesem Grund gibt es den TSF-Dialog in zwei
Ausführungen:

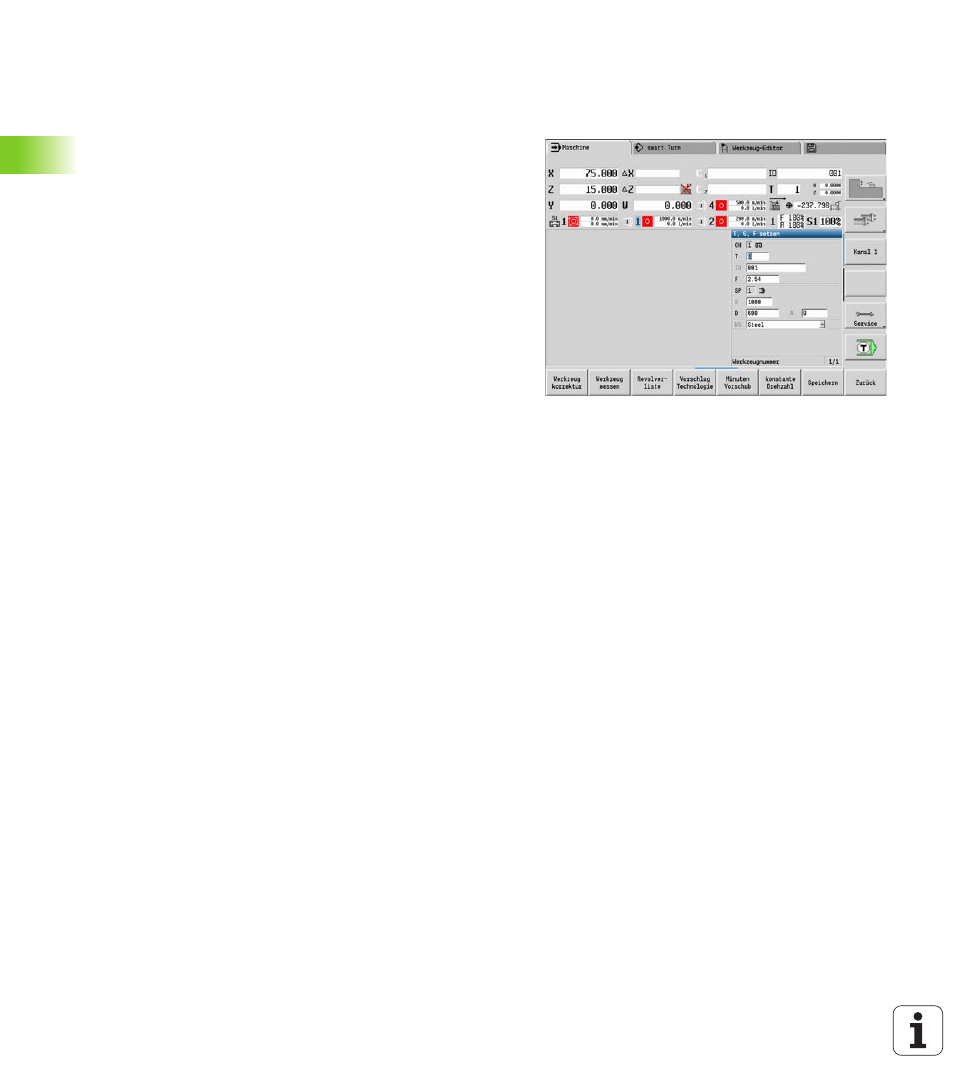

 Ohne angetriebenes Werkzeug (Bild oben): Die Parameter S, D
und A beziehen sich auf die Hauptspindel
 Mit angetriebenem Werkzeug (Bild unten): Die Parameter S, D
und A beziehen sich auf die angewählte Spindel.
Bedeutung der Parameter:
 S: Schnittgeschwindigkeit/konstante Drehzahl
 D: maximale Drehzahl
 A: Stillsetzungswinkel
 BW: Winkel der B-Achse (maschinenabhängige Funktion)
 CW: C-Schwenkplatzwinkel: Stellung der C-Achse zur Bestimmung
der Arbeitslage des Werkzeugs (maschinenabhängige Funktion)
