196 Teach-in-Mode
4.4
Abspanzyklen
2. Schritt:

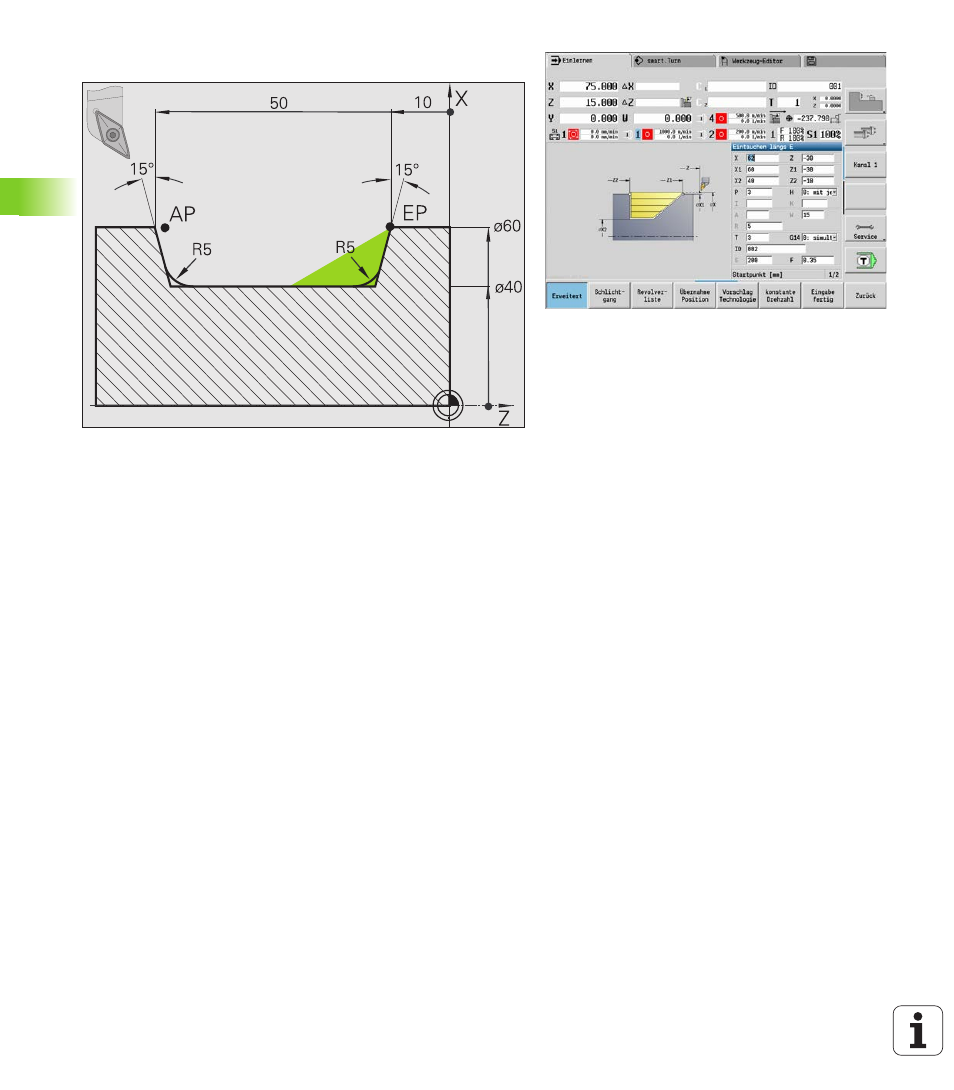

Das „Restmaterial“ (markierter Bereich im Bild) wird im Eintauchen
längs Erweitert geschruppt. Vor Ausführung dieses Schritts wird das
Werkzeug eingewechselt.
Der „erweiterte Modus“ wird verwendet, um die Rundungen im
Konturtal zu fertigen.
Die Parameter Anfangspunkt Kontur X1, Z1 und Endpunkt Kontur X2,
Z2 sind maßgebend für die Zerspanungs- und Zustellrichtung – hier
Außenbearbeitung und Zustellung „in Richtung -X“.
Der Parameter Anfangspunkt Kontur Z1 wurde bei der Simulation des
1. Schrittes ermittelt.
Werkzeugdaten
 Drehwerkzeug (für Außenbearbeitung)
 WO = 3 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
