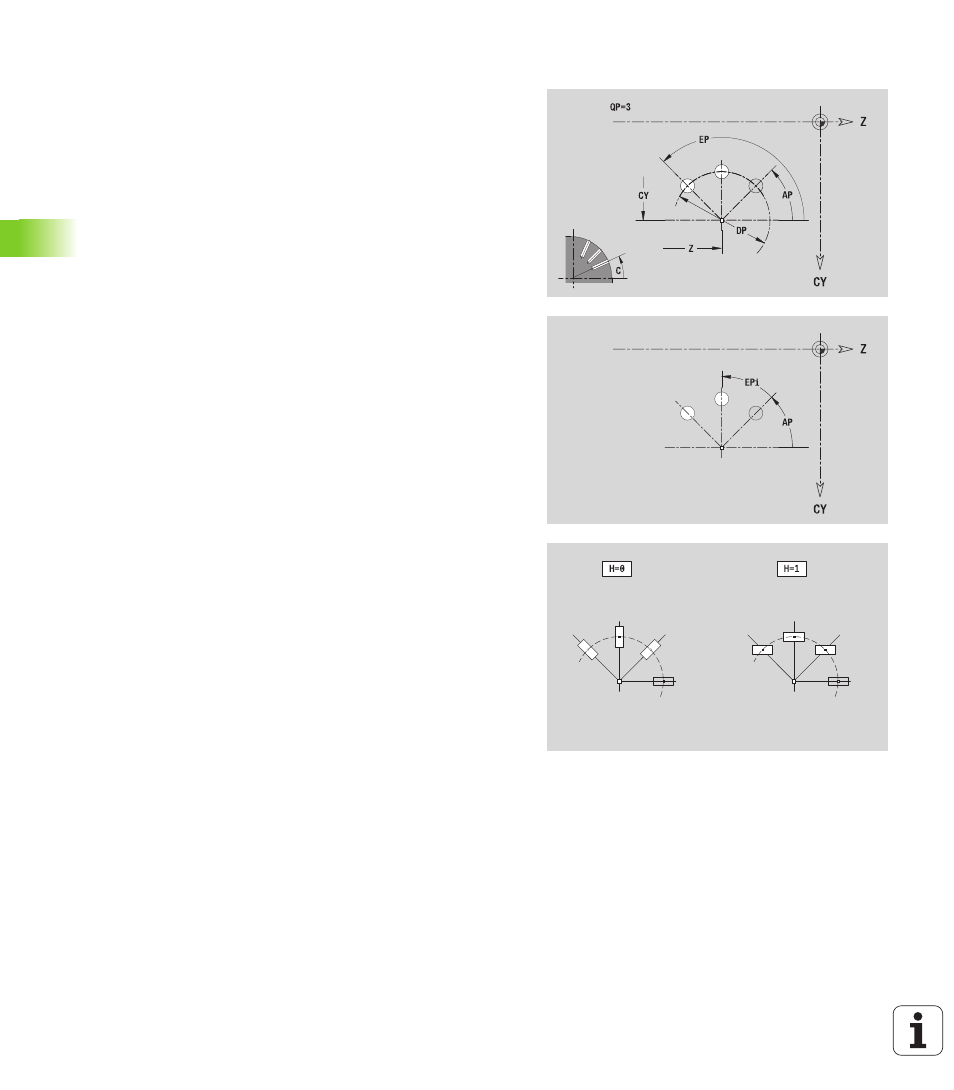

Zirkulares Muster Mantelfläche
Referenzdaten: (siehe „Referenzdaten Mantelfläche” auf Seite 414)
Referenzdaten Mantelfläche
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
Parameter Muster
Z
Mittelpunkt Muster
CY Mittelpunkt Muster als Streckenmaß (Bezug: Durchmesser
XR)
C Mittelpunkt Muster (Winkel)
QP Anzahl Musterpunkte
DR Drehsinn (default: 0)
 DR=0, ohne EP: Vollkreisaufteilung
 DR=0, mit EP: Aufteilung auf längerem Kreisbogen
 DR=0, mit EPi: Vorzeichen von EPi bestimmt die Richtung
(EPi<0: im Uhrzeigersinn)
 DR=1, mit EP: im Uhrzeigersinn
 DR=1, mit EPi: im Uhrzeigersinn (Vorzeichen von EPi ist
ohne Bedeutung)
 DR=2, mit EP: gegen den Uhrzeigersinn
 DR=2, mit EPi: gegen den Uhrzeigersinn (Vorzeichen von
EPi ist ohne Bedeutung)
DP Musterdurchmesser
AP Startwinkel (default: 0°)
