92 6 Programmieren: Konturen programmieren
6.6 Bahnbewegungen –
Freie Kontur-Programmierung FK
Grundlagen
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten
oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten
eingeben können. So können z.B.
■ bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
■ Koordinaten-Angaben sich auf ein anderes Konturelement
beziehen oder
■ Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den bekannten
Koordinaten-Angaben und unterstützt den Programmier–Dialog mit der

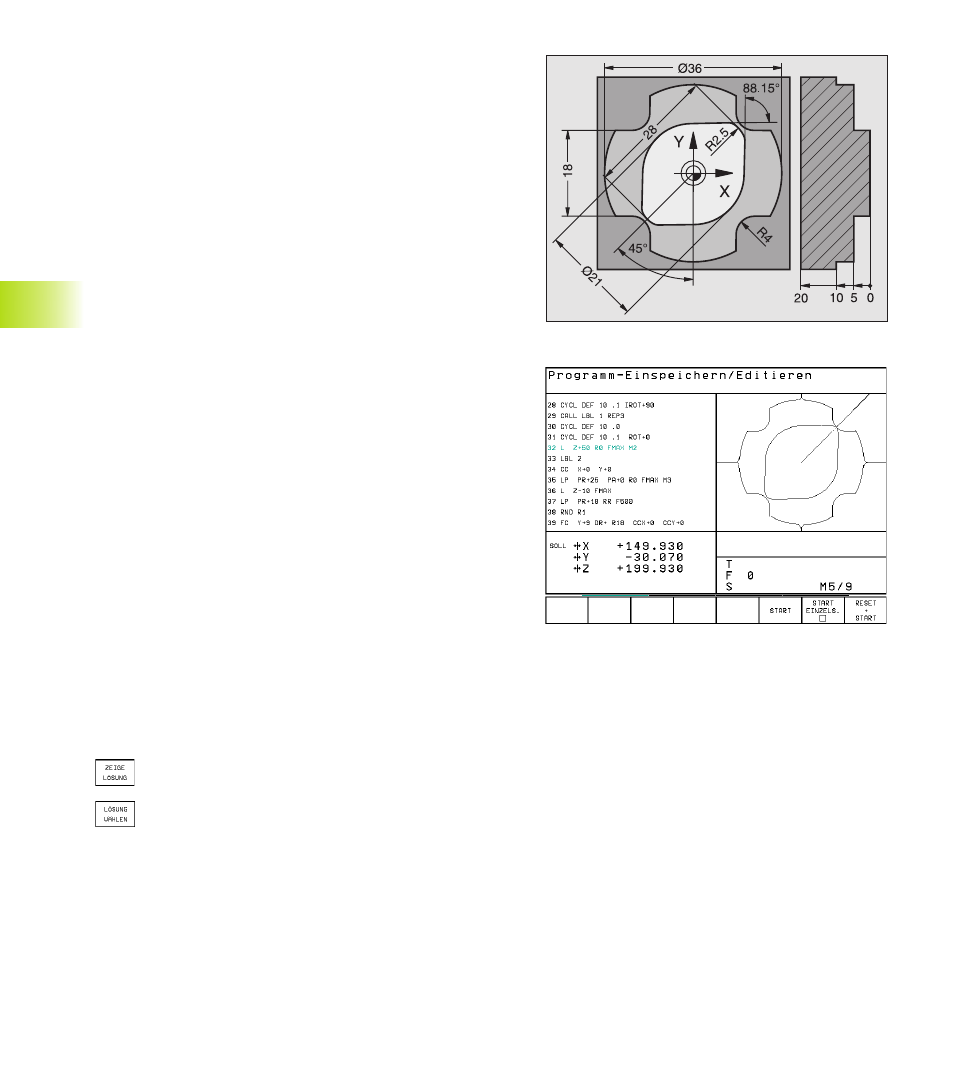

interaktiven FK-Grafik. Das Bild rechts oben zeigt eine Bemaßung, die
Sie am einfachsten über die FK-Programmierung eingeben.
Um FK-Programme auf älteren TNC-Steuerungen abzuarbeiten, nutzen
Sie die Konvertierungsfunktion (siehe „4.2 Datei-Verwaltung, FK-
Programme in KLARTEXT-Format konvertieren“).
Grafik der FK-Programmierung
Mit unvollständigen Koordinaten-Angaben läßt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC
die verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit verschiede-
nen Farben dar:
weiß Das Konturelement ist eindeutig bestimmt
grün Die eingegebenen Daten lassen mehrere Lösungen
zu; Sie wählen die richtige aus
rot Die eingegebenen Daten legen das Konturelement
noch nicht ausreichend fest; Sie geben weitere
Angaben ein
Wenn die Daten auf mehrere Lösungen führen und das Konturelement
grün angezeigt wird, dann wählen Sie die richtige Kontur wie folgt:
ú Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird
ú Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN festlegen
Die grün dargestellten Konturelemente sollten Sie so früh wie möglich
mit LÖSUNG WÄHLEN festlegen, um die Mehrdeutigkeit für die
nachfolgenden Konturelemente einzuschränken.
