1.2 Bildschirm und Bedienfeld
Bildschirm
Die TNC ist wahlweise lieferbar mit dem Farb-Bildschirm BC 120 (CRT)
oder dem Farb-Flachbildschirm BF 120 (TFT). Die Abbildung rechts

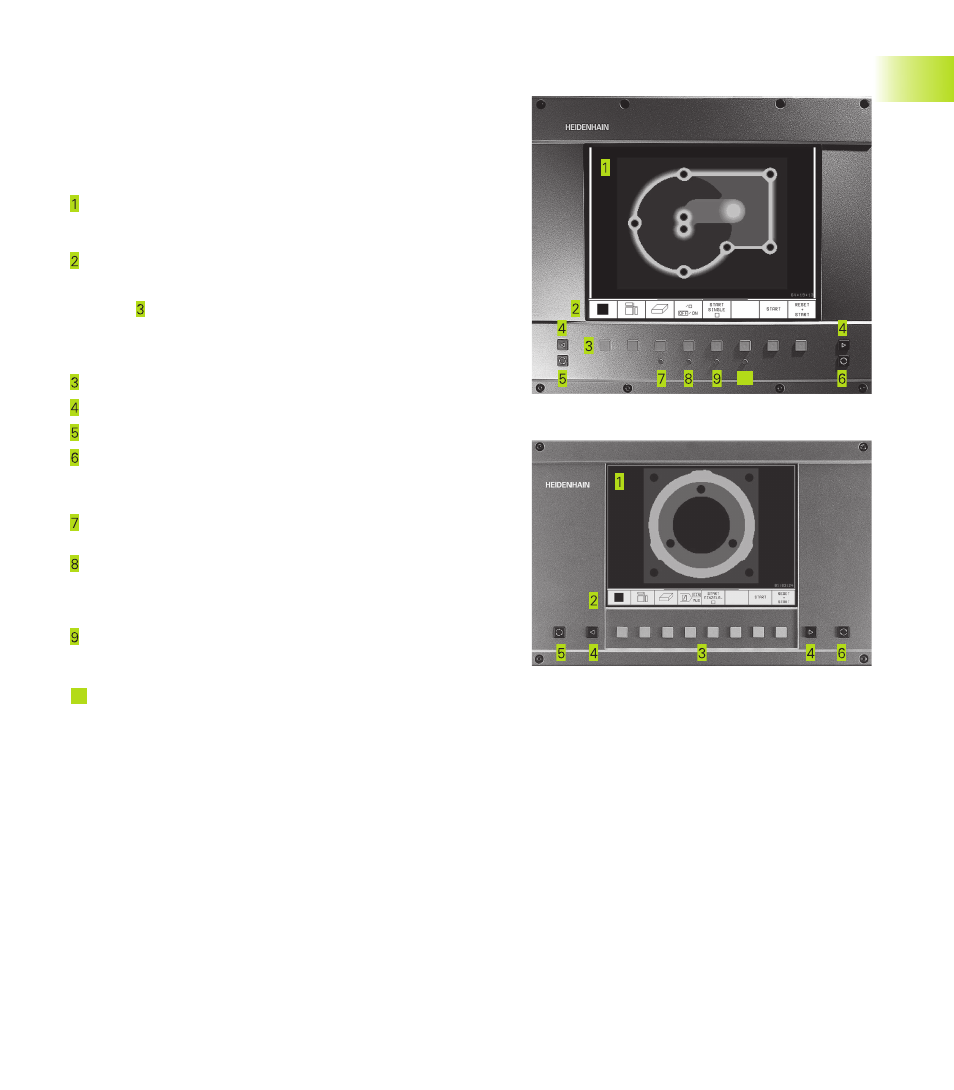

oben zeigt die Bedienelemente des BC 120, die Abbildung rechts Mitte
zeigt die Bedienelemente des BF 120:
Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an
Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunterliegenden
Tasten . Zur Orientierung zeigen schmale Balken direkt über der
Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit den
außen angeordneten schwarzen Pfeil-Tasten wählen lassen. Die
aktive Softkey-Leiste wird als aufgehellter Balken dargestellt.
Softkey-Wahltasten
Softkey-Leisten umschalten
Festlegen der Bildschirm-Aufteilung
Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
Zusätzliche Tasten für BC 120
Bildschirm entmagnetisieren;
Hauptmenü zur Bildschirm-Einstellung verlassen
Hauptmenü zur Bildschirm-Einstellung wählen;
Im Hauptmenü:
Hellfeld nach unten verschieben
Im Untermenü: Wert verkleinern
Bild nach links bzw. nach unten verschieben
Im Hauptmenü: Hellfeld nach oben verschieben
Im Untermenü: Wert vergrößern
Bild nach rechts bzw. nach oben verschieben
10 Im Hauptmenü: Untermenü wählen
Im Untermenü: Untermenü verlassen
Bildschirm-Einstellungen: Siehe nächste Seite
