8 Programmieren: Zyklen 166
Überlagerte Konturen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Programmierbeispiele sind Kontur-
Unterprogramme, die in einem Hauptprogramm von
Zyklus 14 KONTUR aufgerufen werden.

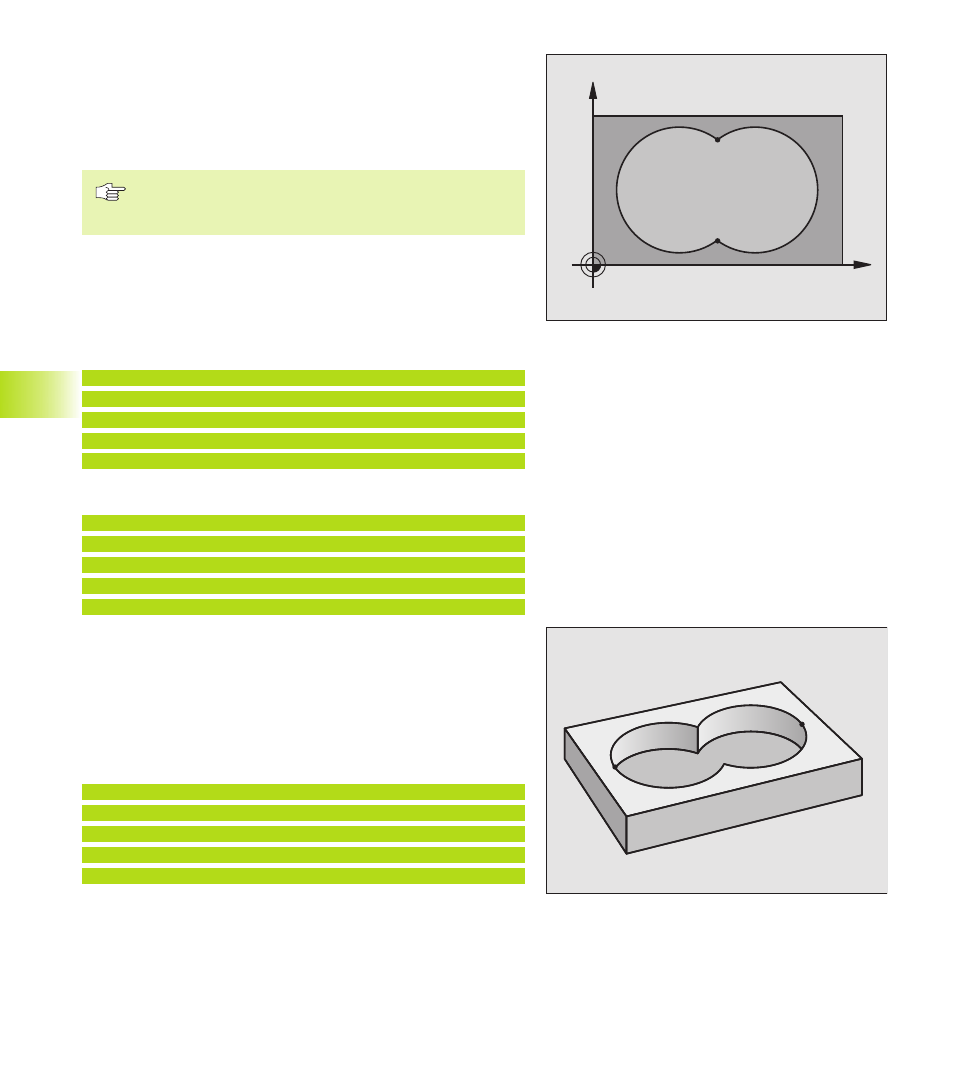

Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S
1
und S
2
, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche links
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Unterprogramm 2: Tasche rechts
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
„Summen“ -Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
■ Die Flächen A und B müssen Taschen sein.
■ Die erste Tasche (in Zyklus 14) muß außerhalb der zweiten begin-
nen.
Fläche A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
A
B
8.6 SL
-Zyklen
X
Y
A B
S
1
S
2
