14 MOD-Funktionen 272
14.6 Positions-Anzeige wählen
Für den Manuellen Betrieb und die Programmlauf-Betriebsarten
können Sie die Anzeige der Koordinaten beeinflussen:

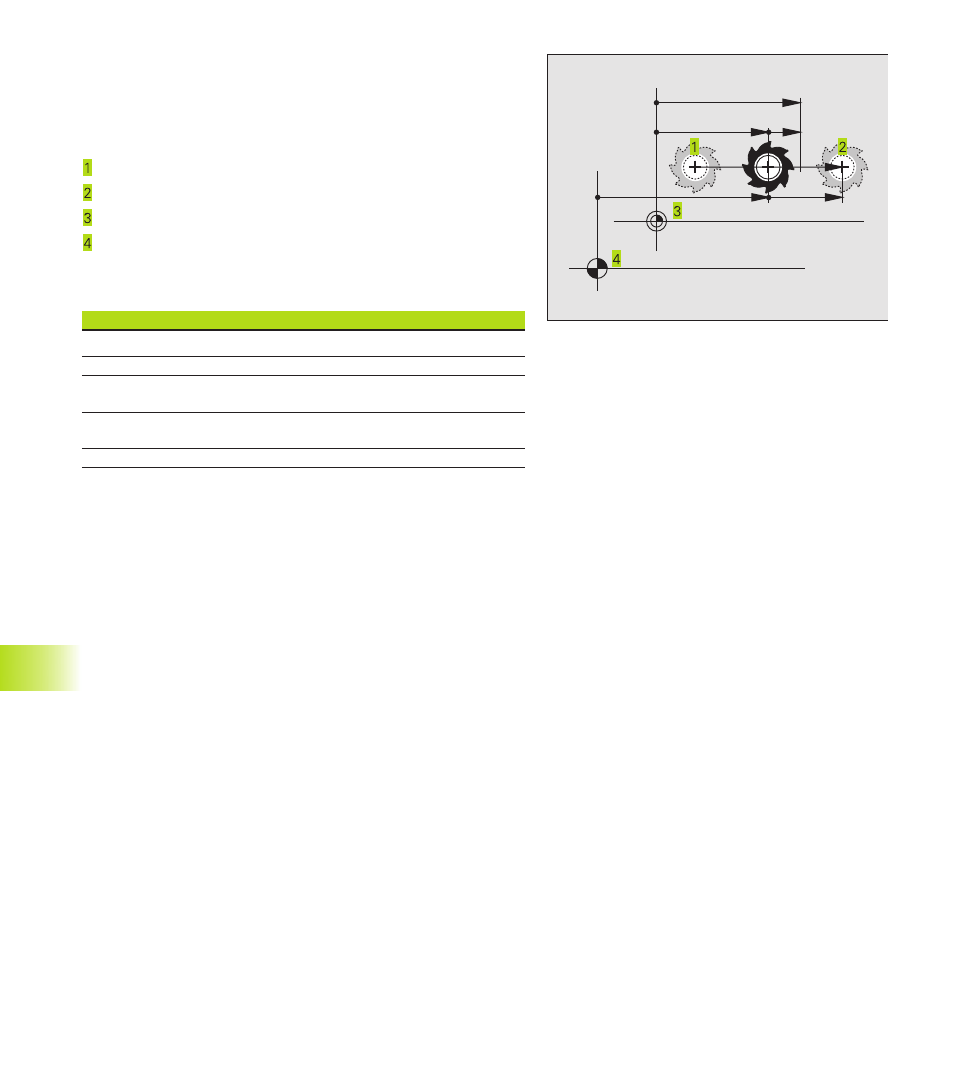

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
Ausgangs-Position
Ziel-Position des Werkzeugs
Werkstück-Nullpunkt
Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende Koordina-
ten wählen:
Funktion Anzeige
Soll-Position; von der TNC aktuell vorgegebener Wert SOLL
Ist-Position; momentane Werkzeug-Position IST
Referenz-Position; Ist-Position bezogen auf den REF
Maschinen-Nullpunkt
Restweg zur programmierten Position; Differenz
RESTW
zwischen Ist- und Ziel-Position
Schleppfehler; Differenz zwischen Soll und Ist-Position
SCHPF
Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions-
Anzeige in der Status-Anzeige.
Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions-
Anzeige in der zusätzlichen Status-Anzeige.
14.7 Maßsystem wählen
Mit der MOD-Funktion Wechsel MM/INCH legen Sie fest, ob die
TNC Koordinaten in mm oder Inch (Zoll-System) anzeigen soll.
■ Metrisches Maßsystem: z.B. X = 15,789 (mm) MOD-Funktion
Wechsel MM/INCH MM. Anzeige mit 3 Stellen nach dem Komma
■ Zoll-System: z.B. X = 0,6216 (inch) MOD-Funktion Wechsel MM/
INCH. Anzeige mit 4 Stellen nach dem Komma
Diese MOD-Funktion legt auch das Maßsystem fest, wenn Sie ein
neues Programm eröffnen.
