Seite 178
165
HEIDENHAIN TNC 410
Übersicht: SL-Zyklen
Zyklus
Softkey
14 KONTUR (zwingend erforderlich)
15 VORBOHREN (wahlweise verwendbar)
6 AUSRAEUMEN (zwingend erforderlich)
16 KONTURFRAESEN (wahlweise verwendbar)
KONTUR (Zyklus 14)

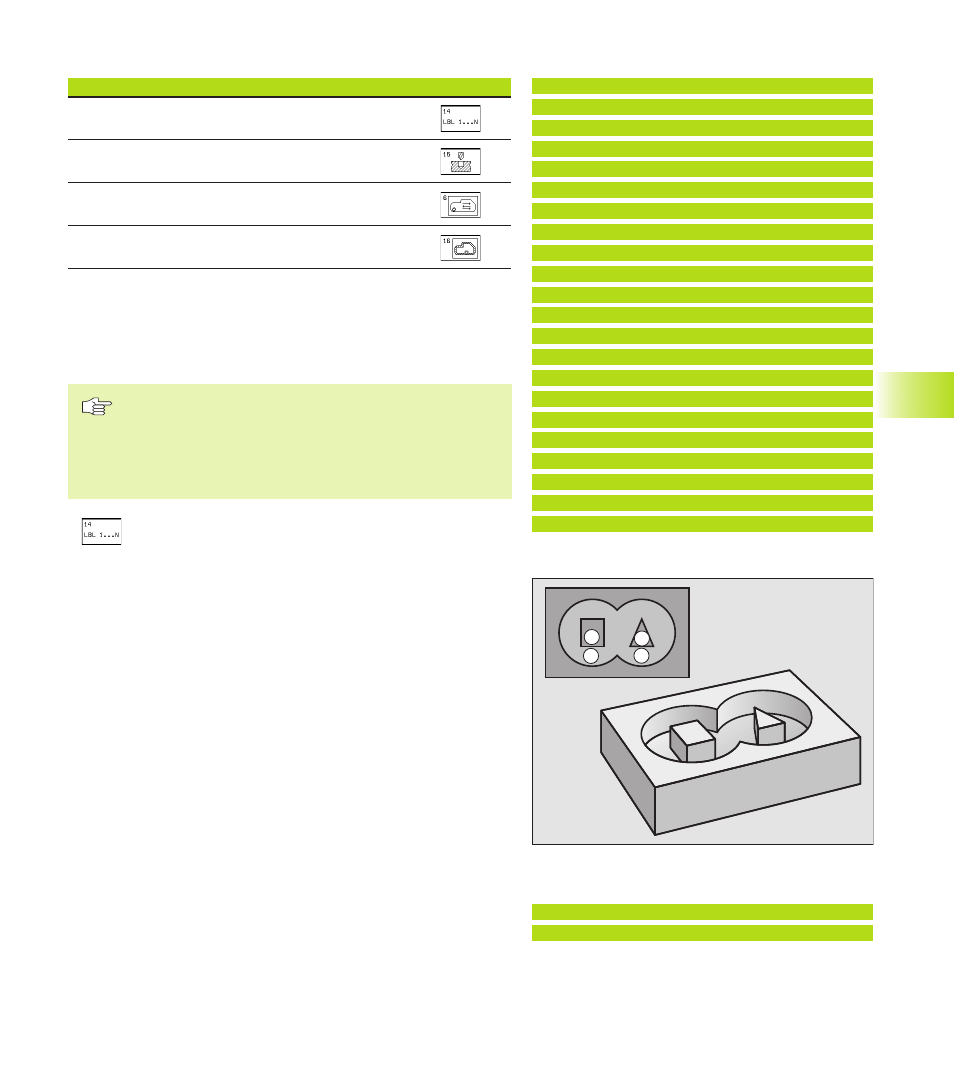

In Zyklus 14 KONTUR listen Sie alle Unterprogramme auf, die zu
einer Gesamtkontur überlagert werden sollen (siehe Bild rechts
unten).
Beachten Sie vor dem Programmieren
Zyklus 14 ist DEF-aktiv, das heißt ab seiner Definition im
Programm wirksam.
In Zyklus 14 können Sie maximal 12 Unterprogramme
(Teilkonturen) auflisten.
ú
Label-Nummern für die Kontur: Alle Label-Nummern
der einzelnen Unterprogramme eingeben, die zu einer
Kontur überlagert werden sollen. Jede Nummer mit der
Taste ENT bestätigen und die Eingaben mit der Taste
END abschließen.
Schema: Arbeiten mit SL-Zyklen
0 BEGIN PGM SL MM
...
12 CYCL DEF 14.0 KONTUR ...
...
16 CYCL DEF 15.0 VORBOHREN ...
17 CYCL CALL
...
18 CYCL DEF 6.0 RAEUMEN ...
19 CYCL CALL
...
26 CYCL DEF 16.0 KONTURFRAESEN ...
27 CYCL CALL
...
50 L Z+250 R0 FMAX M2
51 LBL 1
...
55 LBL 0
56 LBL 2
...
60 LBL 0
...
99 END PGM SL MM
8.6 SL
-Zyklen
A
C
D
B
NC-Beispielsätze:
3 CYCL DEF 14.0 KONTUR
4 CYCL DEF 14.1 KONTURLABEL1 /2 /3
