15 Tabellen und Übersichten
290
15.2 St
ec
k
erbelegung und
Ansc
hlußk
abel für die D
a
tensc
hnit
tst
elle

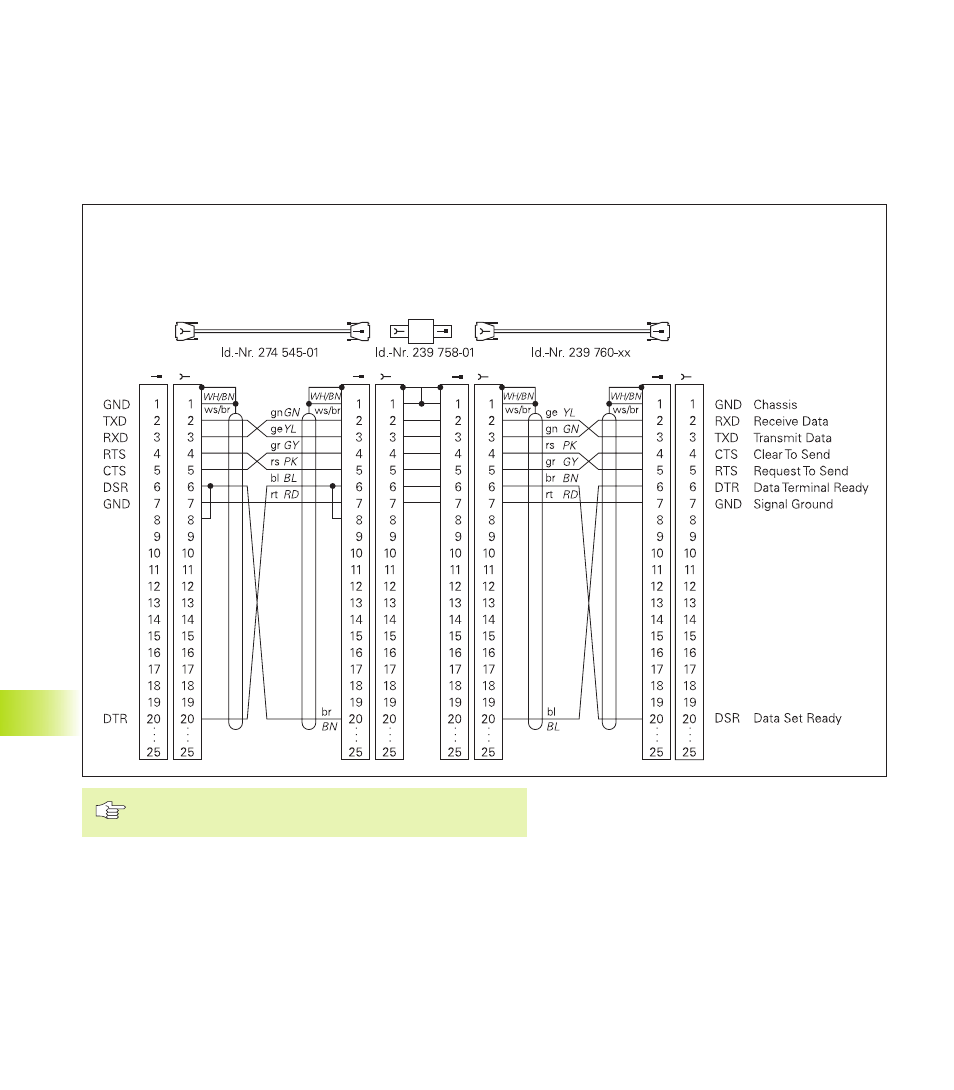

15.2 Steckerbelegung und Anschlußka-
bel für die Datenschnittstelle
Schnittstelle V.24/RS-232-C
HEIDENHAIN-Geräte
Die Steckerbelegungen an der TNC-Logikeinheit (X21)
und am Adapter-Block sind verschieden.
HEIDENHAIN Geräte
Externes
Gerät
z.B. FE
HEIDENHAIN
Standard-Kabel
3 m
V.24-Adapter-
Block
HEIDENHAIN
Verbindungs-Kabel
max. 17 m
X21
TNC
