11 Programm-Test und Programmlauf 234
11
.1 Gr
afik
en

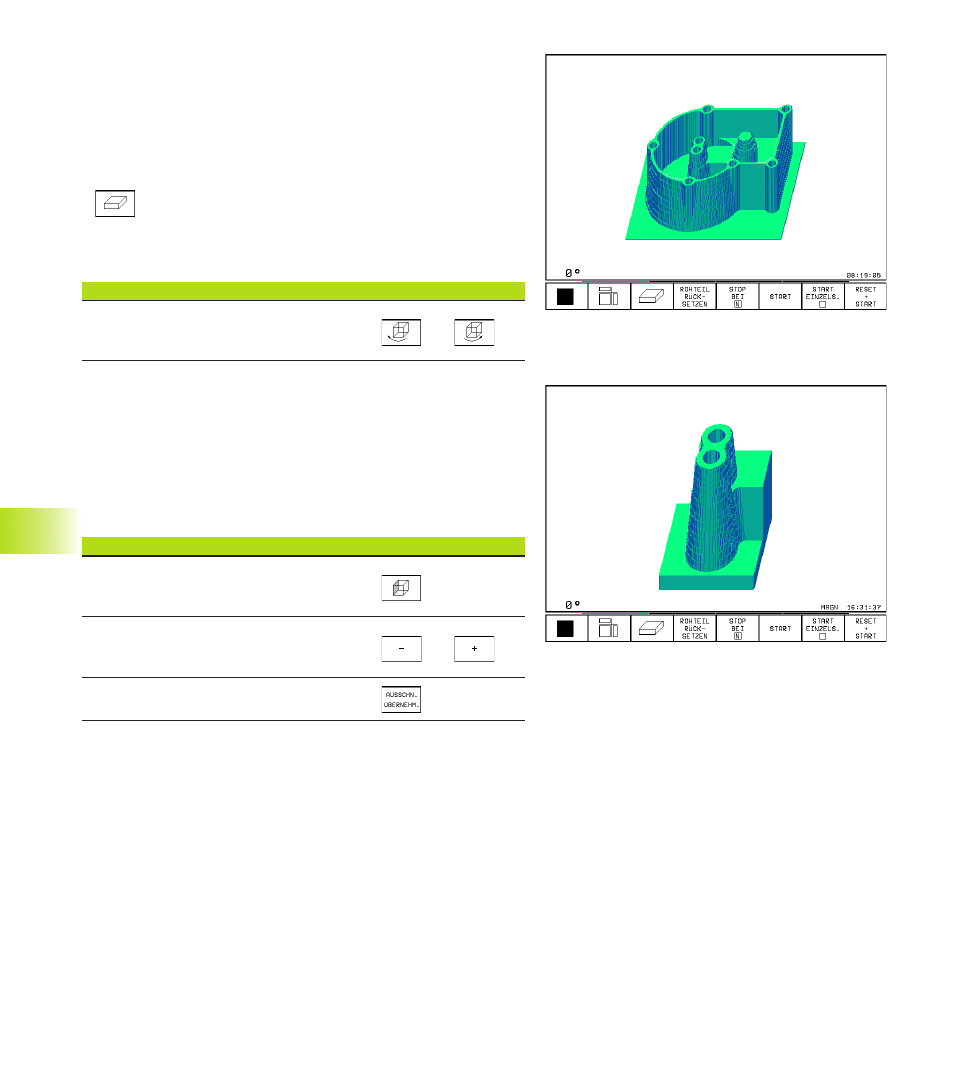

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung (siehe „Ausschnitts-
Vergrößerung).
ú 3-Darstellung mit Softkey wählen
3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys erscheinen:
Funktion Softkeys
Darstellung in 27°-Schritten
vertikal drehen
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test
ändern, für die 3D-Darstellung
Dafür muß die grafische Simulation gestoppt sein. Eine Ausschnitts-
Vergrößerung ist immer in allen Darstellungsarten wirksam.
Softkey-Leiste in der Betriebsart Programm-Test umschalten, bis
folgende Softkeys erscheinen:
Funktion Softkeys
Werkstückseite wählen, die beschnitten
werden soll: Softkey mehrmals drücken
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
