9 Programmieren: Unterprogramme und Programmteil-Wiederholungen 200
9.6 Pr
ogr
ammier
-Beispiele

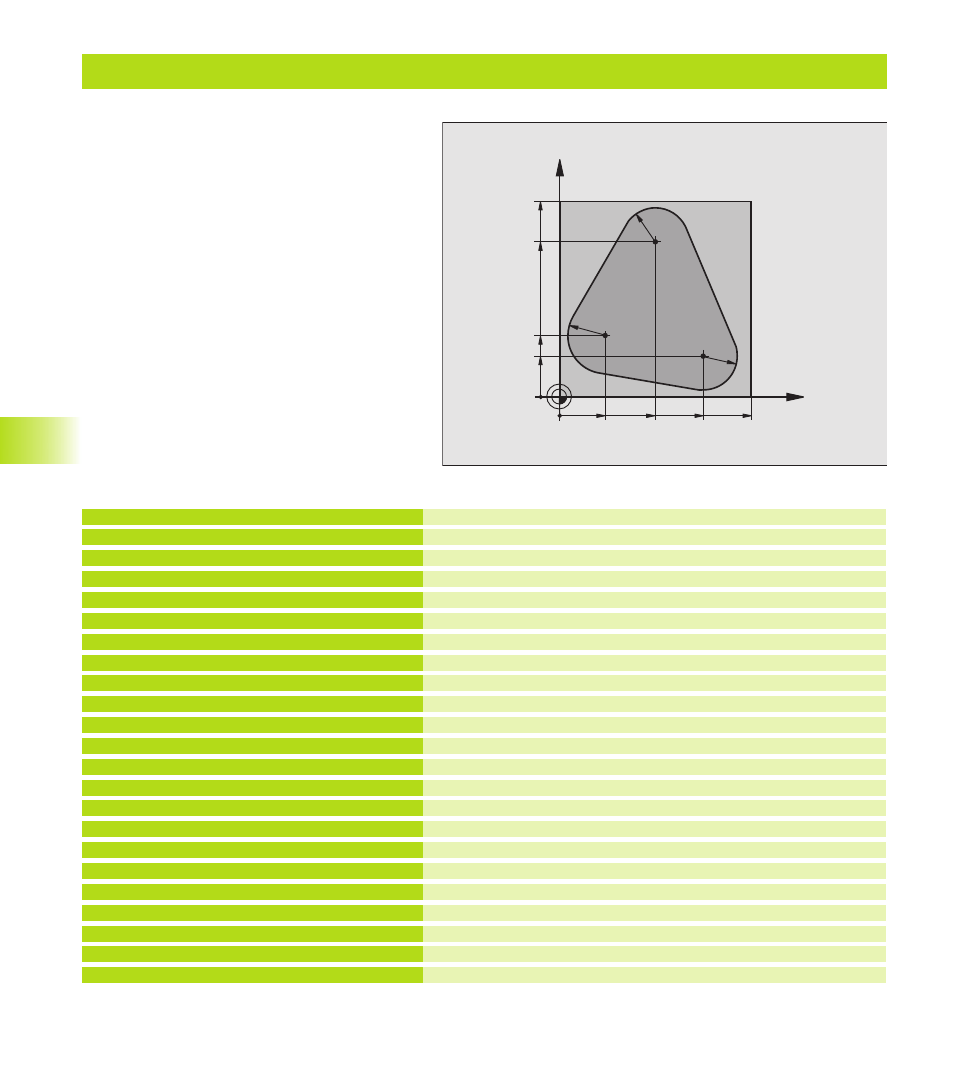

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
■ Werkzeug vorpositionieren auf Oberkante
Werkstück
■ Zustellung inkremental eingeben
■ Konturfräsen
■ Zustellung und Konturfräsen wiederholen
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S500
5 L Z+250 R0 FMAX
6 L X-20 Y+30 R0 FMAX
7 L Z+0 R0 FMAX M3
8 LBL 1
9 L IZ-4 R0 FMAX
10 APPR CT X+2 Y+30 CCA90 R+5 RL F250
11 FC DR- R18 CLSD+ CCX+20 CCY+30
12 FLT
13 FCT DR- R15 CCX+50 CCY+75
14 FLT
15 FCT DR- R15 CCX+75 CCY+20
16 FLT
17 FCT DR- R18 CLSD- CCX+20 CCY+30
18 DEP CT CCA90 R+5 F1000
19 L X-20 Y+0 R0 FMAX
20 CALL LBL 1 REP 4
21 L Z+250 R0 FMAX M2
22 END PGM PGMWDH MM
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Vorpositionieren Bearbeitungsebene
Vorpositionieren auf Oberkante Werkstück
Marke für Programmteil-Wiederholung
Inkrementale Tiefen-Zustellung (im Freien)
Kontur anfahren
Kontur
Kontur verlassen
Freifahren
Rücksprung zu LBL 1; insgesamt viermal
Werkzeug freifahren, Programm-Ende
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
