RUNDE NUT (Langloch) mit pendelndem
Eintauchen (Zyklus 211)
Schruppen

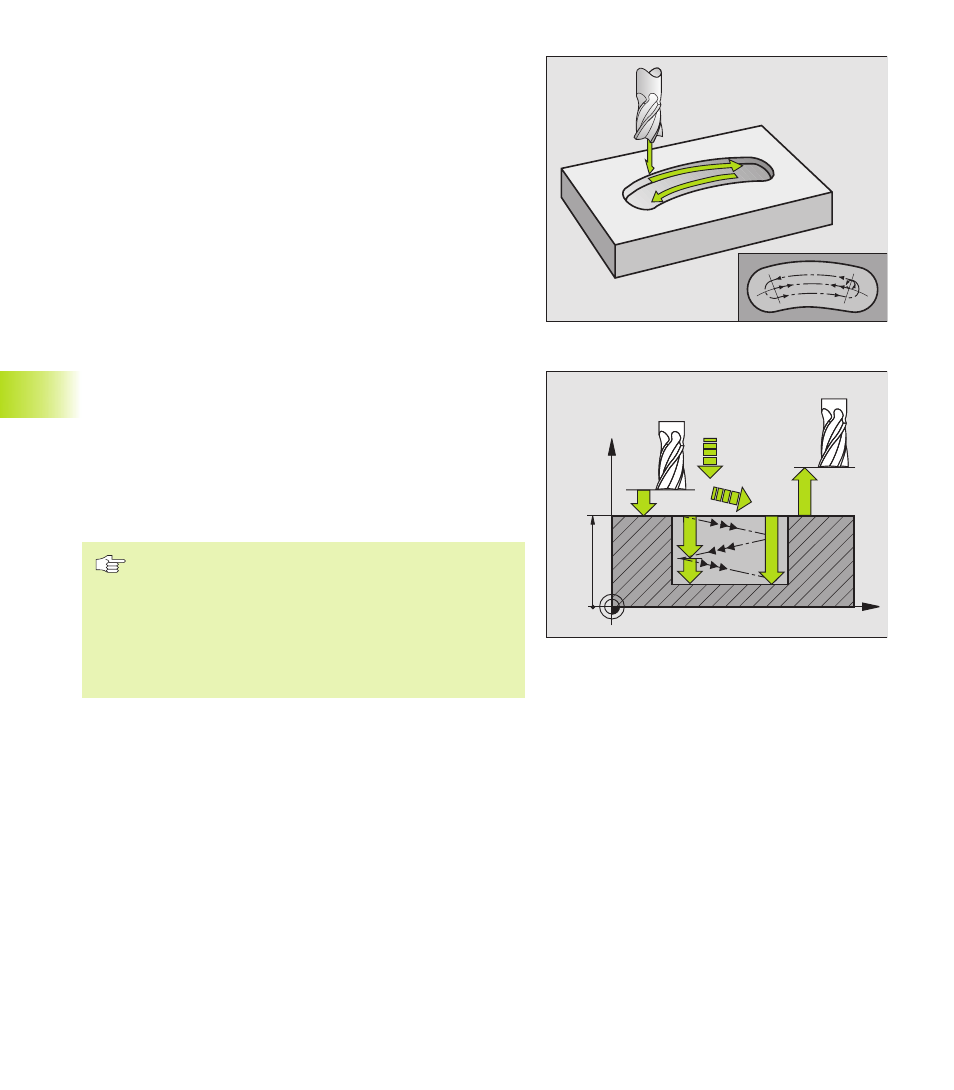

1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse
auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des
rechten Kreises. Von dort aus positioniert die TNC das Werkzeug
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug fährt mit reduziertem Vorschub auf die Werkstück-
Oberfläche; von dort aus fährt der Fräser mit dem Vorschub Fräsen
– schräg ins Material eintauchend – zum anderen Ende der Nut
3 Anschließend fährt das Werkzeug wieder schräg eintauchend
zurück zum Startpunkt; dieser Vorgang (2 bis 3) wiederholt sich,
bis die programmierte Frästiefe erreicht ist
4 Auf der Frästiefe fährt die TNC das Werkzeug zum Planfräsen ans
andere Ende der Nut
Schlichten
5 Zum Schlichten der Nut fährt die TNC das Werkzeug tangential an
die Fertigkontur. Danach schlichtet die TNC die Kontur im Gleichlauf
(bei M3). Der Startpunkt für den Schlichtvorgang liegt im Zentrum
des rechten Kreises.
6 Am Konturende fährt das Werkzeug tangential von der Kontur weg
7 Abschließend fährt das Werkzeug im Eilgang FMAX auf den
Sicherheits-Abstand zurück und – falls eingegeben – auf den
2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräserdurchmesser nicht größer als die Nutbreite und nicht
kleiner als ein Drittel der Nutbreite wählen.
Fräserdurchmesser kleiner als die halbe Nutlänge
wählen. Sonst kann die TNC nicht pendelnd eintauchen.
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
