39 HEIDENHAIN TNC 410

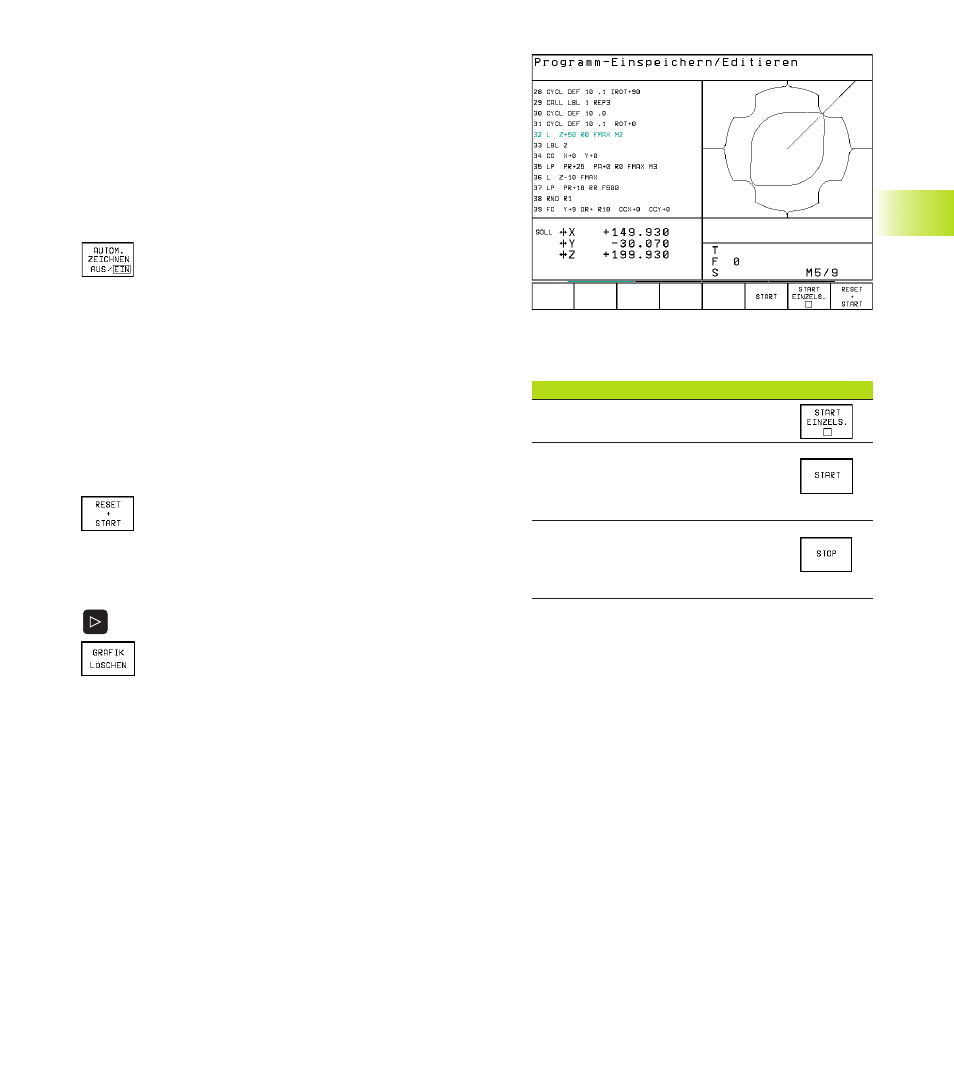

4.4 Programmier-Grafik
Während Sie ein Programm erstellen, kann die TNC die program-
mierte Kontur mit einer Grafik anzeigen. Bewegungen in Richtung
der negativen Spindelachse stellt die TNC mit einem Kreis dar
(Kreis-Durchmesser = Werkzeug-Durchmesser).
Programmier-Grafik mitführen/nicht mitführen
ú Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM +
GRAFIK drücken
ú Softkey AUTOM. ZEICHNEN auf EIN setzen. Während
Sie die Programmzeilen eingeben, zeigt die TNC jede
programmierte Bahnbewegung im Grafik-Fenster
rechts an.
Wenn die Grafik nicht mitgeführt werden soll, setzen Sie den Softkey
AUTOM. ZEICHNEN auf AUS. AUTOM. ZEICHNEN EIN zeichnet
keine Programmteil-Wiederholungen mit.
Programmier-Grafik für bestehendes Programm
erstellen
ú Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die ge-
wünschte Satz-Nummer direkt ein
ú Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen siehe Tabelle rechts.
Grafik löschen
ú Softkey-Leiste umschalten: Siehe Bild rechts
ú Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
Funktionen der Programmier-Grafik Softkey
Programmier-Grafik satzweise erstellen
Programmier-Grafik komplett erstellen
oder nach RESET + START
vervollständigen
Programmier-Grafik anhalten.
Dieser Softkey erscheint nur, während
die TNC eine Programmier-Grafik erstellt
