8 Programmieren: Zyklen 184
SPIEGELN (Zyklus 8)

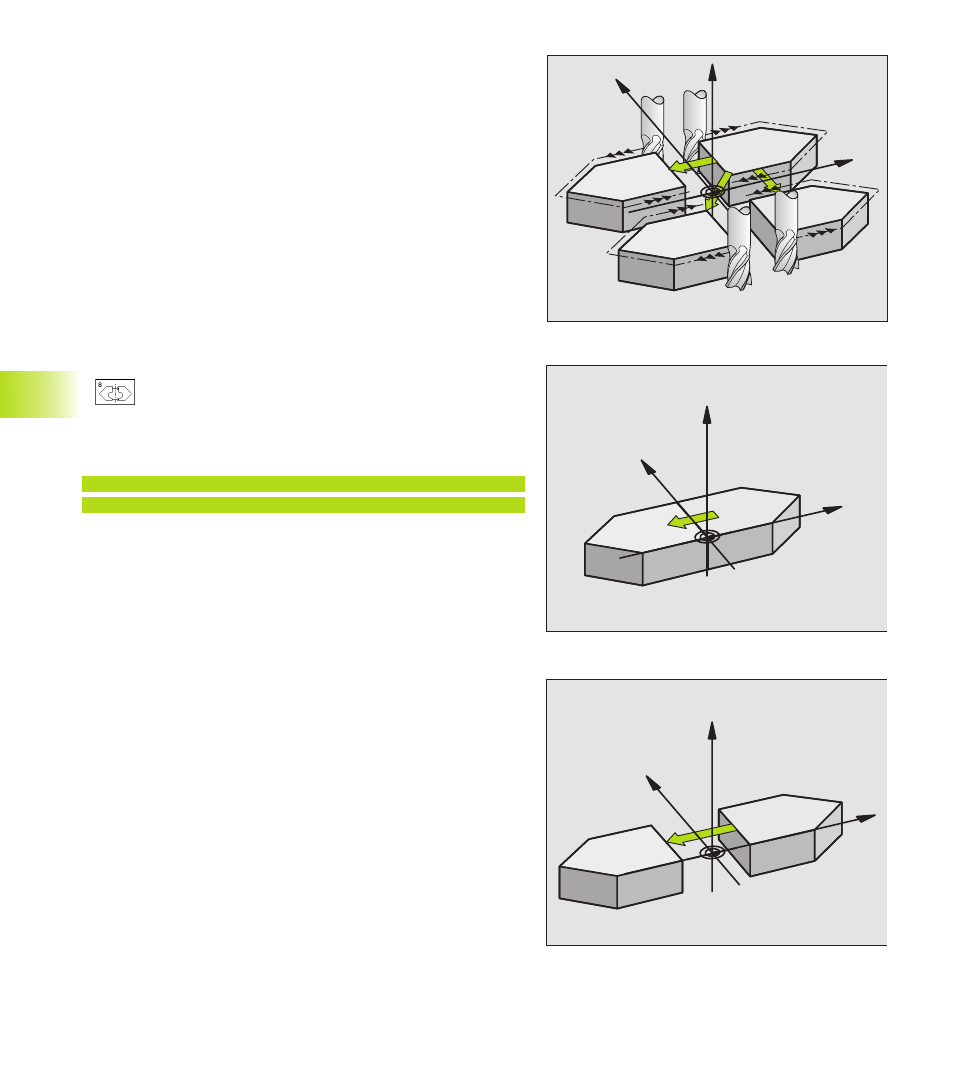

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen. Siehe Bild rechts oben.
Wirkung
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart POSITIONIEREN MIT HANDEINGABE. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
■ Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn des
Werkzeugs. Dies gilt nicht bei Bearbeitungszyklen.
■ Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts ab:
■ Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt; siehe Bild rechts Mitte
■ Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element
verlagert sich zusätzlich; siehe Bild rechts unten
ú Gespiegelte Achse ?: Achse eingeben, die gespiegelt
werden soll; Sie können alle Achsen spiegeln – incl.
Drehachsen – mit Ausnahme der Spindelachse und der
dazugehörigen Nebenachse
NC-Beispielsätze:
79 CYCL DEF 8.0 SPIEGELN
80 CYCL DEF 8.1 X Y
Rücksetzen
Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren.
8.8 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
Y
X
Z
Y
X
Z
Y
X
Z
