8 Programmieren: Zyklen
132
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Senkung Q249 (inkremental): Abstand zwischen
Werkstück-Unterkante und Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung der
Spindelachse her
ú
Materialstärke Q250 (inkremental): Dicke des Werk-
stücks
ú
Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen
ú
Schneidenhöhe Q252 (inkremental): Abstand zwischen
Unterkante der Bohrstange und der Hauptschneide;
aus Werkzeug-Datenblatt entnehmen
ú
Vorschub Vorpositionieren Q253: Verfahrgeschwindig-
keit des Werkzeugs beim Eintauchen in das Werkstück
bzw. beim Herausfahren aus dem Werkstück in mm/
min
ú
Vorschub Senken Q254: Verfahrgeschwindigkeit des
Werkzeugs beim Senken in mm/min
ú
Verweilzeit Q255: Verweilzeit in Sekunden am
Senkungsgrund
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú
Freifahr-Richtung (0/1/2/3/4) Q214: Richtung festlegen,
in der die TNC das Werkzeug um das Exzentermaß
versetzen soll (nach der Spindel-Orientierung)
0:
Eingabe nicht erlaubt
1: Werkzeug versetzen in Minus-Richtung der Hauptachse
2: Werkzeug versetzen in Minus-Richtung der Nebenachse
3: Werkzeug versetzen in Plus-Richtung der Hauptachse
4: Werkzeug versetzen in Plus-Richtung der Nebenachse
Kollisionsgefahr!
Überprüfen Sie, wo die Werkzeug-Spitze steht, wenn Sie
mit M19 eine Spindel-Orientierung auf 0° programmieren
(z.B. in der Betriebsart Positionieren mit Handeingabe).
Richten Sie die Werkzeug-Spitze so aus, das sie parallel zu
einer Koordinaten-Achse steht. Wählen Sie die Freifahr-
Richtung so, daß das Werkzeug kollisionsfrei in die
Bohrung eintauchen kann.

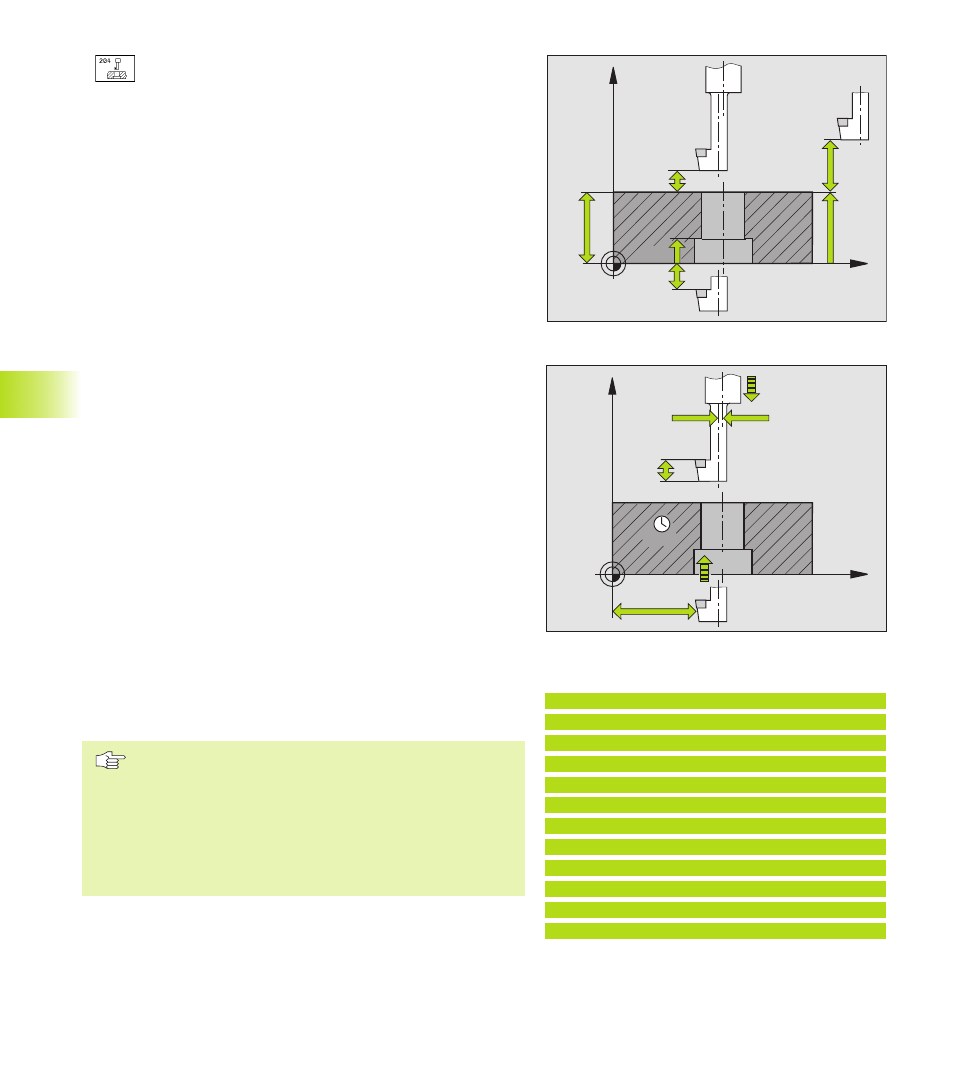

X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
8.3 Bohrzyklen
NC-Beispielsätze:
11 CYCL DEF 204 RUECKWAERTS-SENKEN
Q200=2
;SICHERHEITS-ABST.
Q249=+5
;TIEFE SENKUNG
Q250=20
;MATERIALSTAERKE
Q251=3.5
;EXZENTERMASS
Q252=15
;SCHNEIDENHOEHE
Q253=750
;VORSCHUB VORPOS.
Q254=200
;VORSCHUB SENKEN
Q255=0
;VERWEILZEIT
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q214=1
;FREIFAHR-RICHTUNG
