50 5 Programmieren: Werkzeuge
Platz-Tabelle für Werkzeug-Wechsler
Für den automatischen Werkzeugwechsel programmieren Sie die
Tabelle TOOLP.TCH (TOOL Pocket engl. Werkzeug-Platz).
Platz-Tabelle wählen
ú In der Betriebsart Programm-Einspeichern/Editieren
ú Datei-Verwaltung aufrufen
ú Schieben Sie das Hellfeld auf TOOLP.TCH. Bestätigen
Sie mit der Taste ENT
ú In einer Maschinen-Betriebsart
ú Werkzeug-Tabelle wählen:
Softkey WERKZEUG TABELLE drücken
ú Platz-Tabelle wählen:
Softkey PLATZ TABELLE drücken
ú Softkey EDITIEREN auf EIN setzen

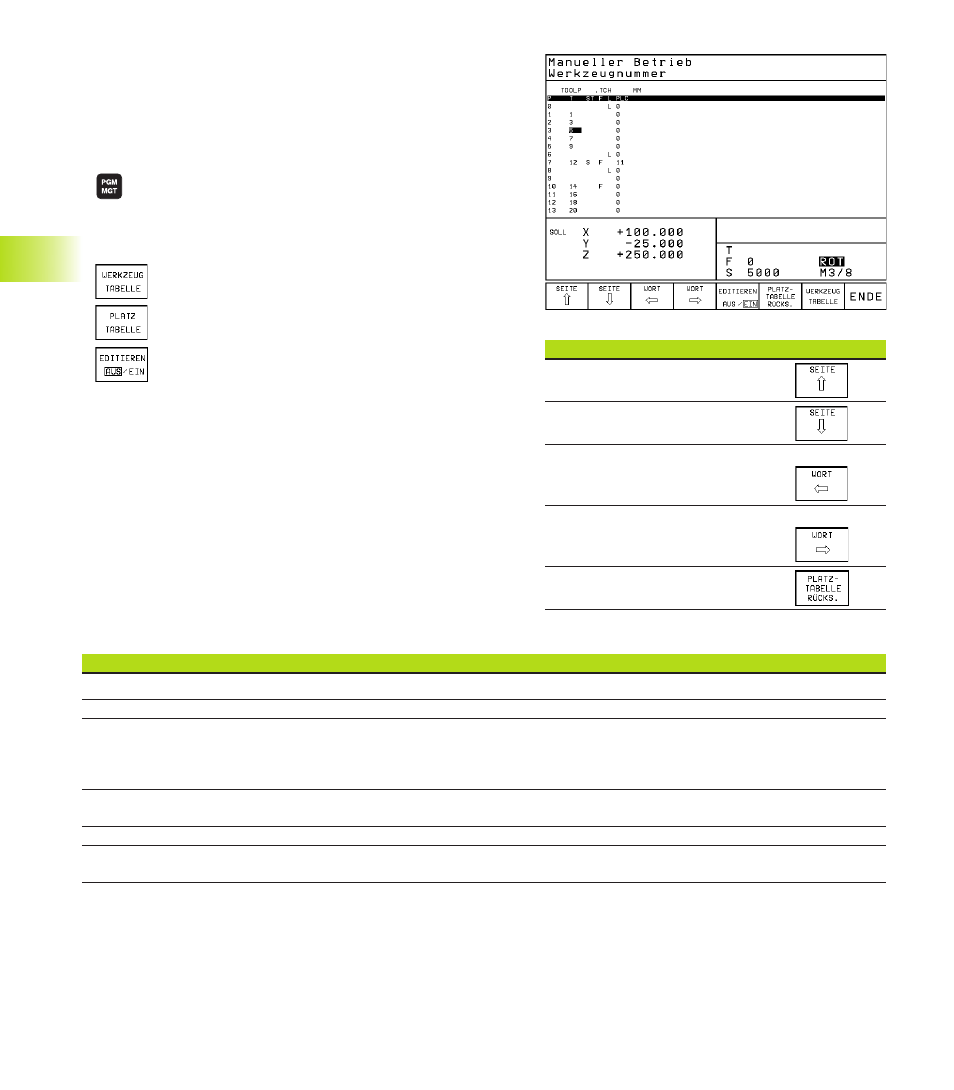

Wenn Sie die Platz-Tabelle zum Editieren geöffnet haben, dann
können Sie das Hellfeld in der Tabelle mit den Pfeiltasten auf jede
beliebige Position bewegen (siehe Bild oben rechts). An einer
beliebigen Position können Sie die gespeicherten Werte überschrei-
ben oder neue Werte eingeben.
Eine Werkzeug-Nummer dürfen Sie in der Platz-Tabelle nicht
doppelt verwenden. Ggf. gibt die TNC einen Fehler aus, wenn Sie
die Platz-Tabelle verlassen.
Sie können folgende Informationen zu einem Werkzeug in die Platz-
Tabelle eingeben:
5.2 W
e
rk
z
eug-D
at
en
Abk. Eingaben
P Platz-Nummer des Werkzeugs im Werkzeug-Magazin
T Werkzeug-Nummer
ST Werkzeug ist Sonderwerkzeug (ST: für Special Tool = engl.
Sonderwerkzeug); wenn Ihr Sonderwerkzeug Plätze vor
und hinter seinem Platz blockiert, dann sperren Sie den
entsprechenden Platz (Status L)
F Werkzeug immer auf gleichen Platz im Magazin zurück-
wechseln (F: für Fixed = engl. festgelegt)
L Platz sperren (L: für Locked = engl. gesperrt)
PLC Information, die zu diesem Werkzeug-Platz an die PLC
übertragen werden soll
Dialog
–
Werkzeugnummer?
Sonderwerkzeug?
Festplatz?
Platz gesperrt?
PLC-Status?
Editierfunktionen für Platz-Tabellen Softkey
Vorherige Tabellen-Seite wählen
Nächste Tabellen-Seite wählen
Hellfeld eine Spalte nach links
verschieben
Hellfeld eine Spalte nach rechts
verschieben
Platz-Tabelle rücksetzen
