Q-Parameter-Funktionen aufrufen
Während Sie ein Bearbeitungsprogramm eingeben, drücken Sie die
Taste „Q“ (im Feld für Zahlen-Eingaben und Achswahl unter
–/+ -Taste). Dann zeigt die TNC folgende Softkeys:
Funktionsgruppe Softkey
Mathematische Grundfunktionen
Winkelfunktionen
Wenn/dann-Entscheidungen, Sprünge
Sonstige Funktionen
Formel direkt eingeben
10.2 Teilefamilien – Q-Parameter statt
Zahlenwerte
Mit der Q-Parameter-Funktion FN0: ZUWEISUNG können Sie
Q-Parametern Zahlenwerte zuweisen. Dann setzen Sie im Bear-
beitungs-Programm statt des Zahlenwerts einen Q-Parameter ein.
NC-Beispielsätze
15 FN0: Q10 = 25 Zuweisung:
... Q10 erhält den Wert 25
25 L X +Q10 entspricht L X +25
Für Teilefamilien programmieren Sie z.B. die charakteristischen
Werkstück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem dieser
Parameter einen entsprechenden Zahlenwert zu.

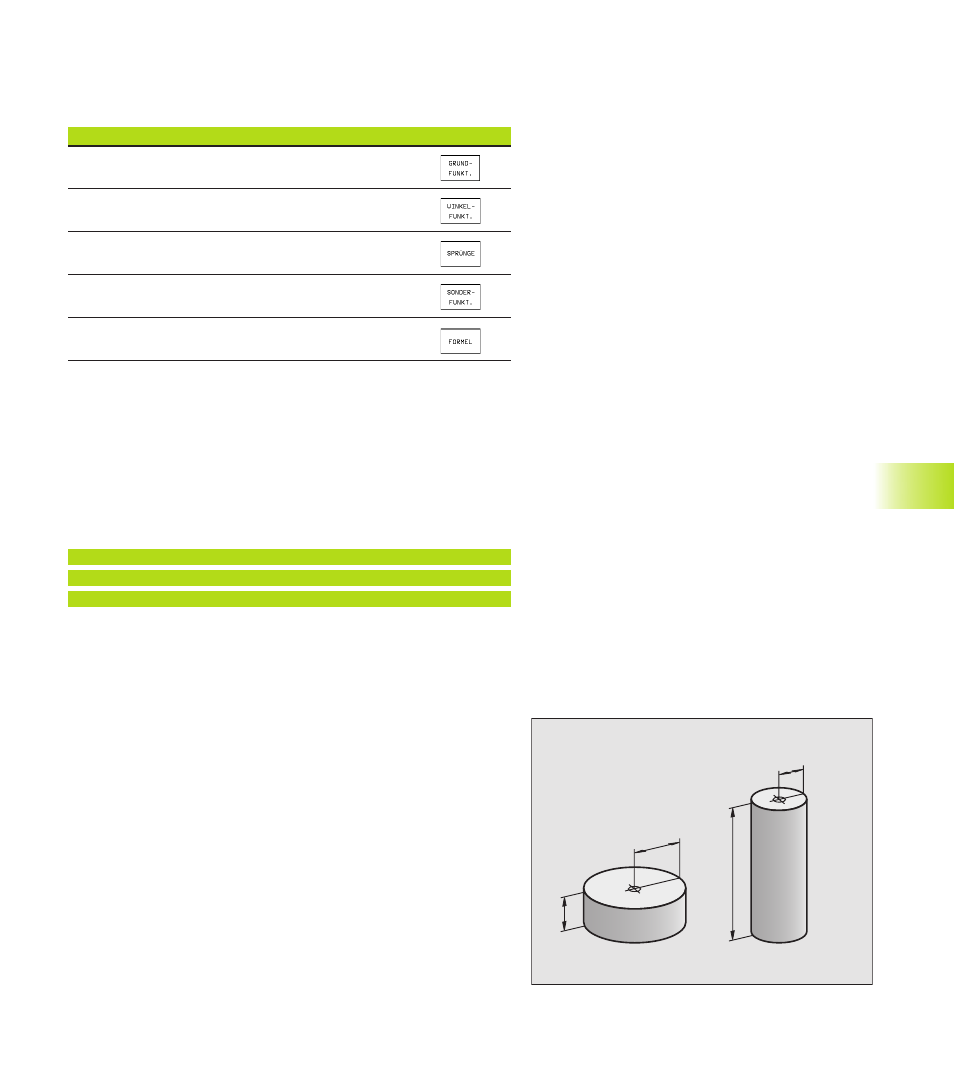

Beispiel
Zylinder mit Q-Parametern
Zylinder-Radius R = Q1
Zylinder-Höhe H = Q2
Zylinder Z1 Q1 = +30
Q2 = +10
Zylinder Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
