8 Programmieren: Zyklen 150
ú Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des
Werkzeugs beim Einstechen
ú 1. Seiten-Länge : Länge der Nut; 1. Schnittrichtung
durch Vorzeichen festlegen
ú 2. Seiten-Länge : Breite der Nut
ú Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene

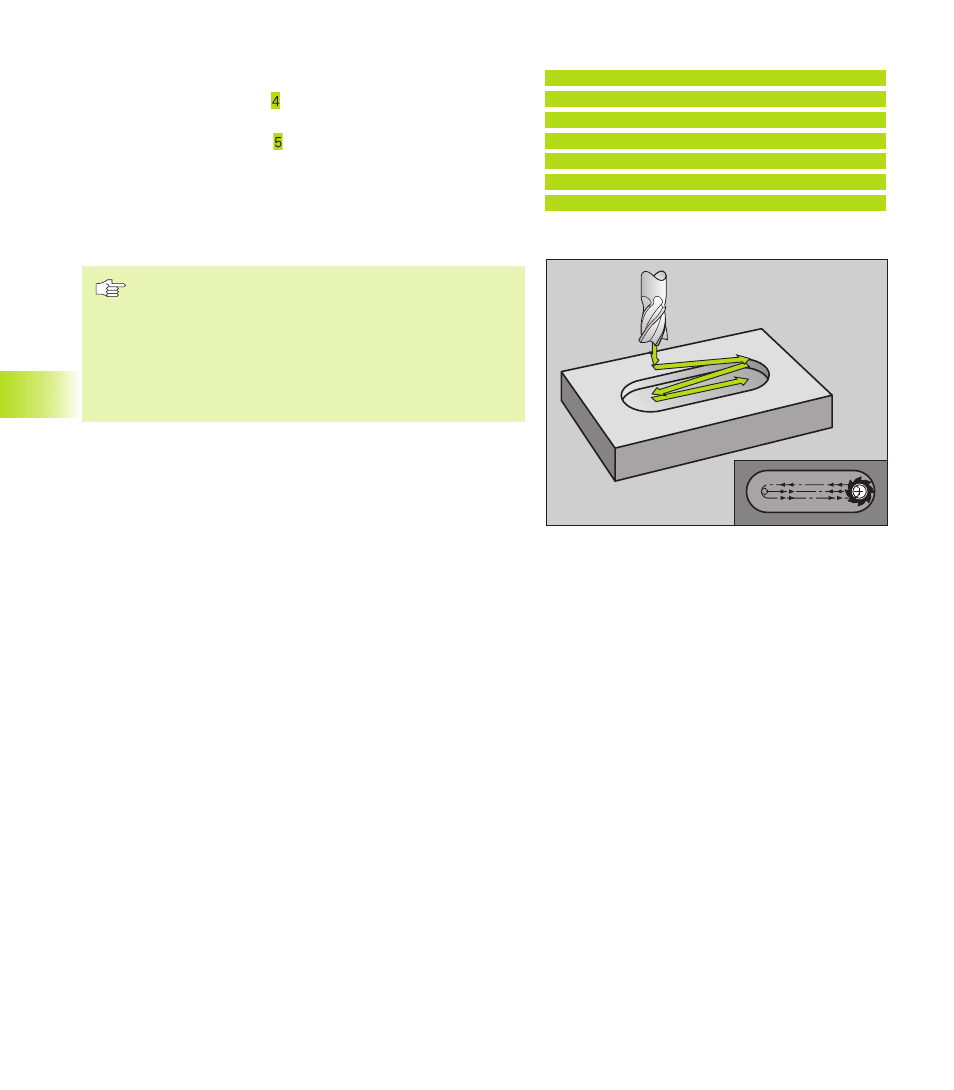

NUT (Langloch) mit pendelndem Eintauchen
(Zyklus 210)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräserdurchmesser nicht größer als die Nutbreite und
nicht kleiner als ein Drittel der Nutbreite wählen.
Fräserdurchmesser kleiner als die halbe Nutlänge
wählen: Sonst kann die TNC nicht pendelnd eintauchen.
Schruppen
1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse
auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des
linken Kreises; von dort aus positioniert die TNC das Werkzeug
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2 Das Werkzeug fährt mit reduziertem Vorschub auf die Werkstück-
Oberfläche; von dort aus fährt der Fräser mit dem Vorschub Fräsen
in Längsrichtung der Nut – schräg ins Material eintauchend – zum
Zentrum des rechten Kreises
3 Anschließend fährt das Werkzeug wieder schräg eintauchend
zurück zum Zentrum des linken Kreises; diese Schritte wieder-
holen sich, bis die programmierte Frästiefe erreicht ist
4 Auf der Frästiefe fährt die TNC das Werkzeug zum Planfräsen an
das andere Ende der Nut und danach wieder in die Mitte der Nut
Schlichten
5 Von der Mitte der Nut fährt die TNC das Werkzeug tangential an die
Fertigkontur; danach schlichtet die TNC die Kontur im Gleichlauf
(bei M3)
6 Am Konturende fährt das Werkzeug – tangential von der Kontur
weg – zur Mitte der Nut
7 Abschließend fährt das Werkzeug im Eilgang FMAX auf den
Sicherheits-Abstand zurück und – falls eingegeben – auf den 2.
Sicherheits-Abstand
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
NC-Beispielsätze:
44 CYCL DEF 3.0 NUTENFRAESEN
45 CYCL DEF 3.1 ABST 2
46 CYCL DEF 3.2 TIEFE -20
47 CYCL DEF 3.3 ZUSTLG 5 F100
48 CYCL DEF 3.4 X+80
49 CYCL DEF 3.5 Y12
50 CYCL DEF 3.6 F275
