8 Programmieren: Zyklen
142
ú

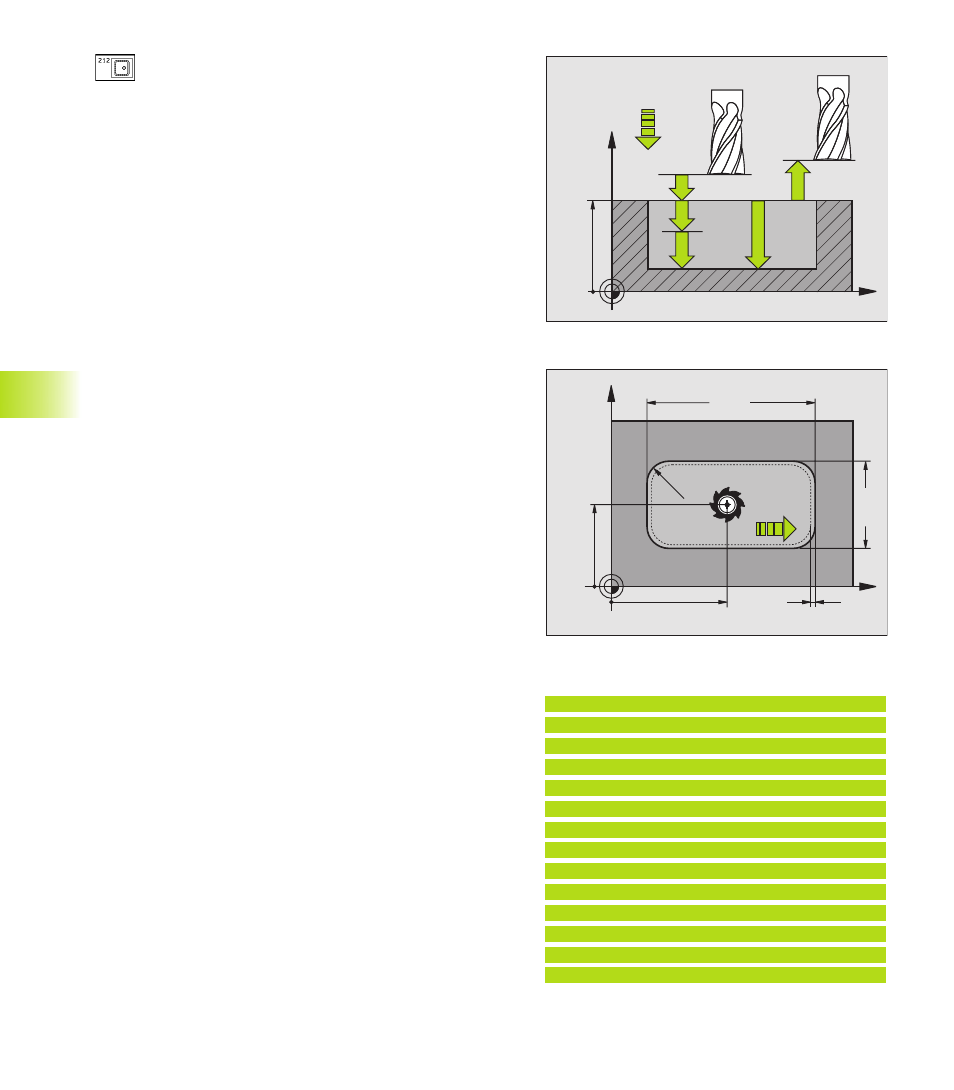

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Taschengrund
ú
Vorschub Tiefenzustellung Q206: Verfahr-
geschwindigkeit des Werkzeugs beim Fahren auf Tiefe
in mm/min. Wenn Sie ins Material eintauchen, dann
geben Sie einen kleineren Wert ein als in Q207 definiert
ú
Zustell-Tiefe Q202 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
ú
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú
Mitte 1. Achse Q216 (absolut): Mitte der Tasche in der
Hauptachse der Bearbeitungsebene
ú
Mitte 2. Achse Q217 (absolut): Mitte der Tasche in der
Nebenachse der Bearbeitungsebene
ú
1. Seiten-Länge Q218 (inkremental): Länge der Tasche,
parallel zur Hauptachse der Bearbeitungsebene
ú
2. Seiten-Länge Q219 (inkremental): Länge der Tasche,
parallel zur Nebenachse der Bearbeitungsebene
ú
Eckenradius Q220: Radius der Taschenecke. Wenn nicht
eingegeben, setzt die TNC den Eckenradius gleich dem
Werkzeug-Radius
ú
Aufmaß 1. Achse Q221 (inkremental): Aufmaß in der
Hauptachse der Bearbeitungsebene, bezogen auf die
Länge der Tasche. Wird von der TNC nur für die Berech-
nung der Vorposition benötigt
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
NC-Beispielsätze:
34 CYCL DEF 212 TASCHE SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q207=500
;VORSCHUB FRAESEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q216=+50
;MITTE 1. ACHSE
Q217=+50
;MITTE 2. ACHSE
Q218=80
;1. SEITEN-LAENGE
Q219=60
;2. SEITEN-LAENGE
Q220=5
;ECKENRADIUS
Q221=0
;AUFMASS
