12 3D-Tastsysteme 252

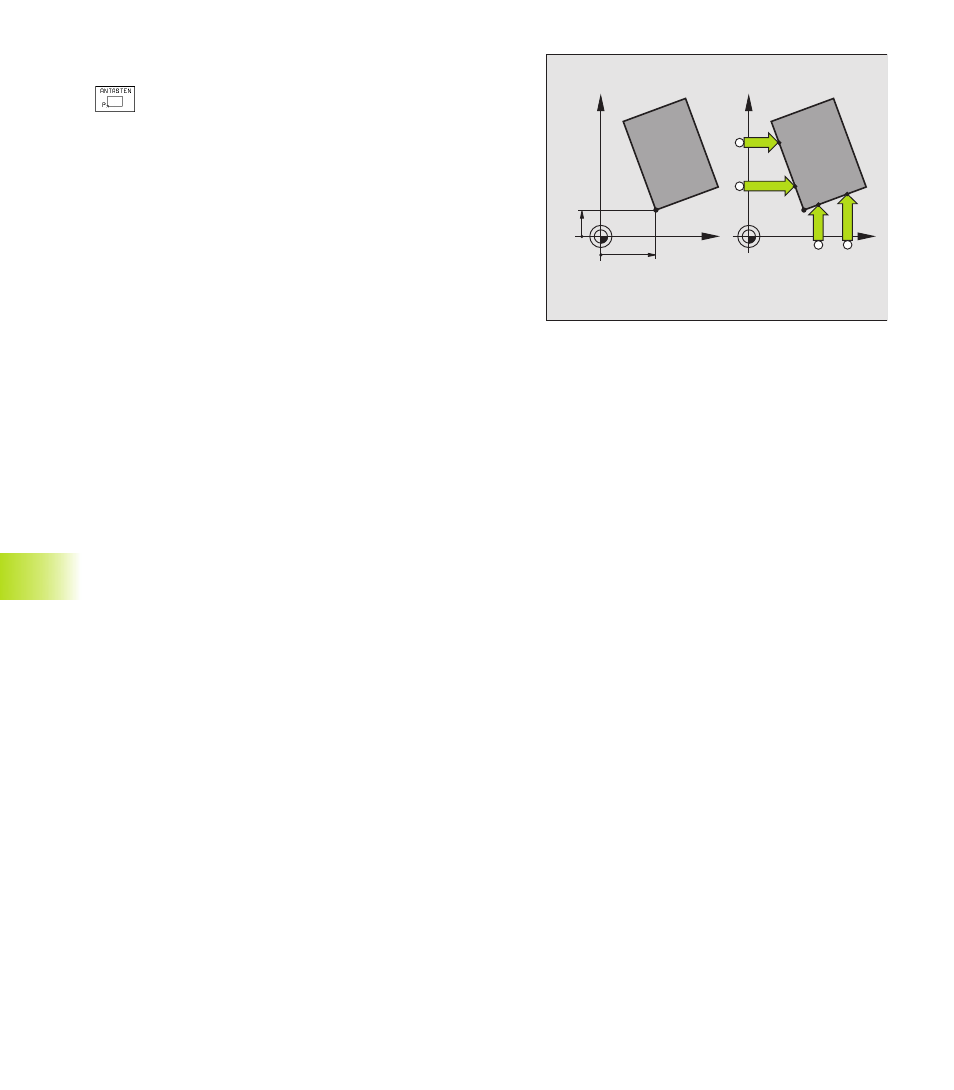

Ecke als Bezugspunkt – Punkte übernehmen, die für Grund-
drehung angetastet wurden (siehe Bild rechts oben)
ú Antastfunktion wählen: Softkey ANTASTEN P drücken
ú Antastpunkte aus Grunddrehung?: Taste ENT drücken,
um die Koordinaten der Antastpunkte zu übernehmen
ú Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die Grund-
drehung nicht angetastet wurde
ú Antastrichtung wählen: Achse mit Pfeil-Tasten wählen
ú Antasten: Externe START-Taste drücken
ú Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
ú Antasten: Externe START-Taste drücken
ú Bezugspunkt: Beide Koordinaten des Bezugspunkts
im Menüfenster eingeben, mit Taste ENT überneh-
men
ú Antast-Funktion beenden: Taste END drücken
Ecke als Bezugspunkt – Punkte nicht übernehmen, die für Grund-
drehung angetastet wurden
ú Antastfunktion wählen: Softkey ANTASTEN P drücken
ú Antastpunkte aus Grunddrehung ?: Mit Taste NO ENT
verneinen (Dialogfrage erscheint nur, wenn Sie zuvor
eine Grunddrehung durchgeführt haben)
ú Beide Werkstück-Kanten je zweimal antasten
ú Koordinaten des Bezugspunkts eingeben, mit Taste
ENT übernehmen
ú Antast-Funktion beenden: Taste END drücken
12.2 Bezugspunkt-Setz
en mit 3D-T
astsyst
emen
P
X=?
Y=?
X
Y
P
X
Y
