NULLPUNKT-Verschiebung (Zyklus 7)

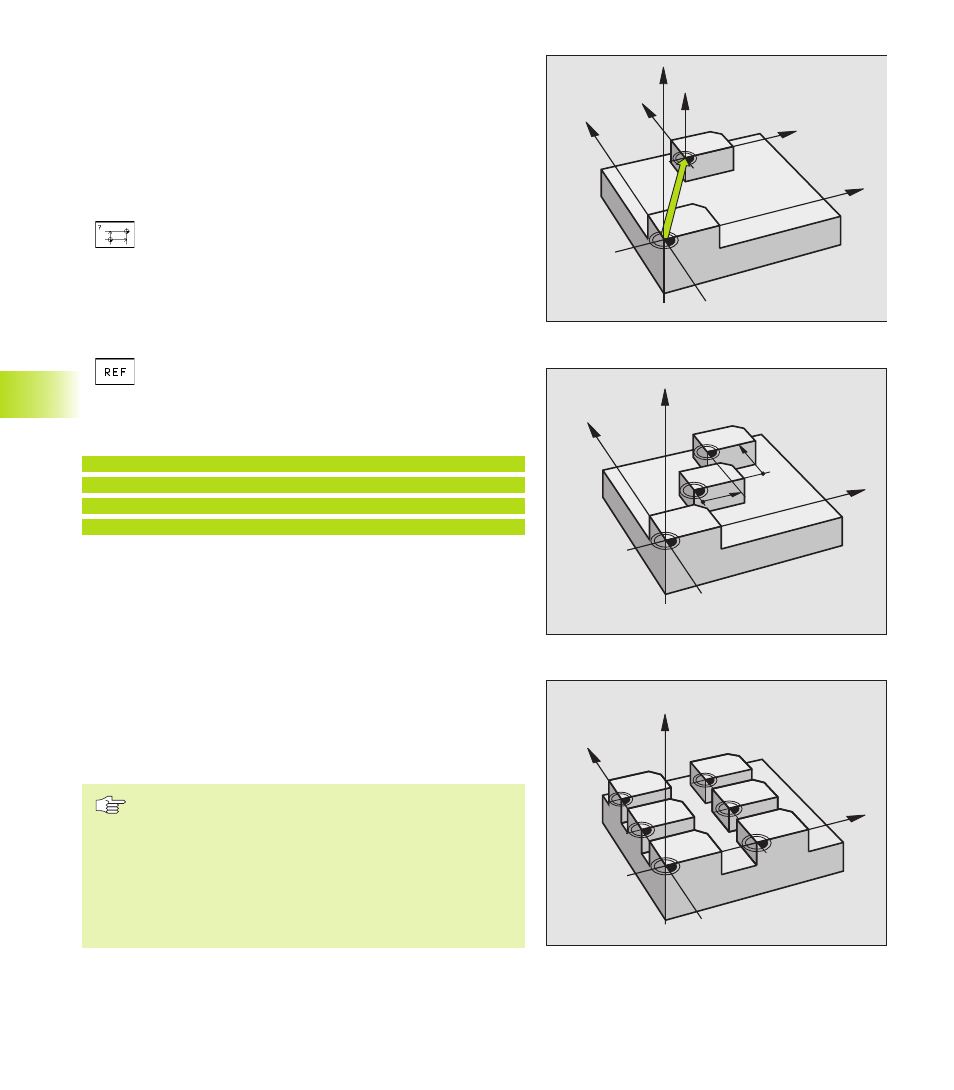

Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an
beliebigen Stellen des Werkstücks wiederholen.
Wirkung
Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG beziehen
sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Ver-
schiebung in jeder Achse zeigt die TNC in der zusätzlichen Status-
Anzeige an.
ú Verschiebung: Koordinaten des neuen Nullpunkts
eingeben, jede Achse mit Taste ENT bestätigen,
Eingabe abschließen: Taste END drücken;
Absolutwerte beziehen sich auf den Werkstück-
Nullpunkt, der durch das Bezugspunkt-Setzen festge-
legt ist; Inkrementalwerte beziehen sich immer auf den
zuletzt gültigen Nullpunkt – dieser kann bereits ver-
schoben sein
ú REF: Softkey REF drücken, dann bezieht sich der
programmierte Nullpunkt auf den Maschinen-Nullpunkt.
Die TNC kennzeichnet in diesem Fall den ersten Zyklus-
Satz mit REF
NC-Beispielsätze:
73 CYCL DEF 7.0 NULLPUNKT
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0
und Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Status-Anzeigen
■ Die Positions-Anzeige bezieht sich auf den aktiven (verschobenen)
Nullpunkt
■ Der in der zusätzlichen Status-Anzeige angezeigte Nullpunkt
bezieht sich auf den manuell gesetzten Bezugspunkt
NULLPUNKT-Verschiebung mit Nullpunkt-Tabellen
(Zyklus 7)
Nullpunkte aus der Nullpunkt-Tabelle können sich auf den
aktuellen Bezugspunkt oder den Maschinen-Nullpunkt
beziehen (abhängig von Maschinen-Parameter 7475)
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind
ausschließlich absolut wirksam.
Beachten Sie, daß sich die Nullpunkt-Nummern verschie-
ben, wenn Sie Zeilen in bestehende Nullpunkt-Tabellen
einfügen (ggf. NC-Programm ändern).
