8 Programmieren: Zyklen
140

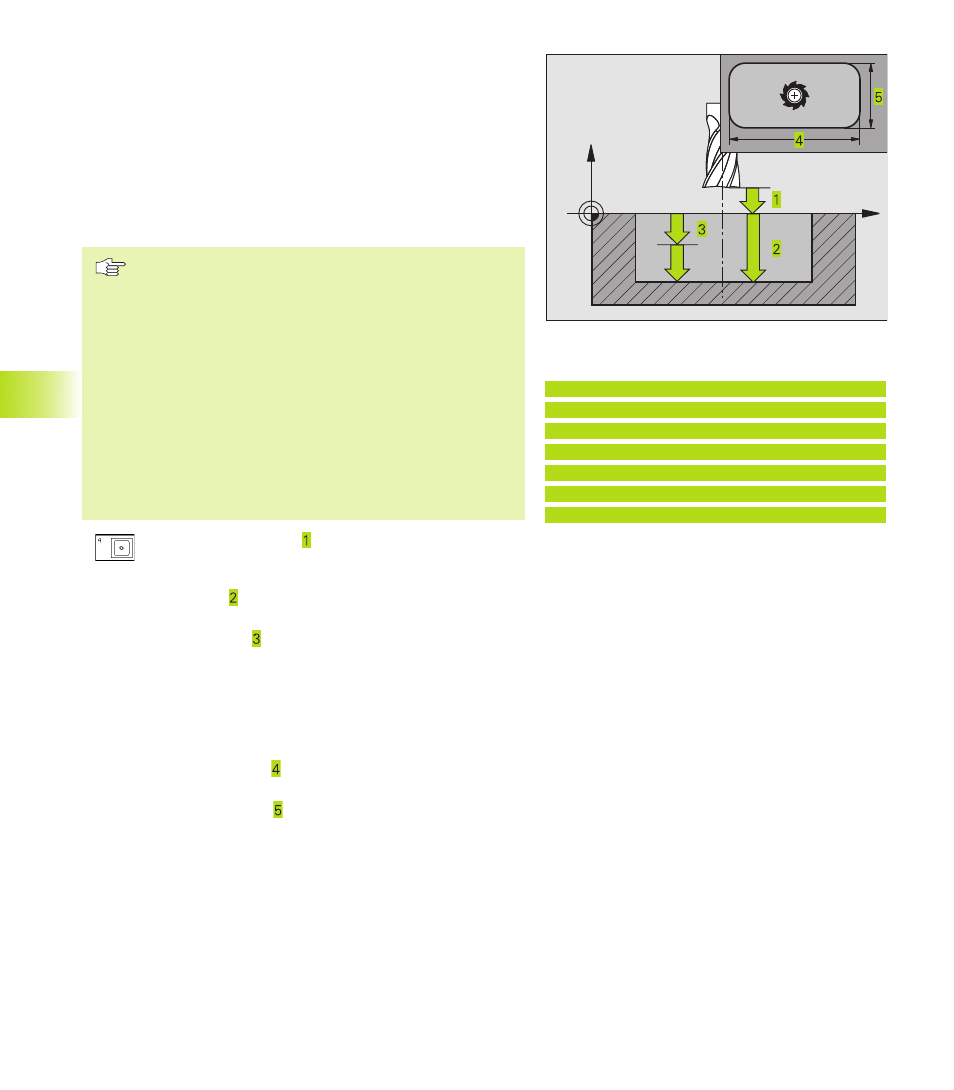

TASCHENFRAESEN (Zyklus 4)
1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe
2 Anschließend fährt das Werkzeug zunächst in die positive Richtung
der längeren Seite – bei quadratischen Taschen in die positive Y-
Richtung – und räumt dann die Tasche von innen nach außen aus
3 Dieser Vorgang wiederholt sich (1 bis 3), bis die Tiefe erreicht ist
4 Am Ende des Zyklus fährt die TNC das Werkzeug auf die Start-
position zurück
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Taschenmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844), oder Vorbohren in der Taschenmitte.
Die Länge und die Breite muß jeweils größer sein als 2 x
Rundungsradius.
ú
Sicherheits-Abstand (inkremental): Abstand zwi-
schen Werkzeugspitze (Startposition) und Werkstück-
Oberfläche
ú
Frästiefe (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in einem
Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Tiefe gleich sind
■
die Zustell-Tiefe größer als die Tiefe ist
ú
Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des
Werkzeugs beim Einstechen
ú
1. Seiten-Länge : Länge der Tasche, parallel zur
Hauptachse der Bearbeitungsebene
ú
2. Seiten-Länge : Breite der Tasche
ú
Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Z
NC-Beispielsätze:
27 CYCL DEF 4.0 TASCHENFRAESEN
28 CYCL DEF 4.1 ABST 2
29 CYCL DEF 4.2 TIEFE -20
30 CYCL DEF 4.3 ZUSTLG 5 F100
31 CYCL DEF 4.4 X80
32 CYCL DEF 4.5 Y60
33 CYCL DEF 4.6 F275 DR+ RADIUS 5
