9 HEIDENHAIN TNC 410

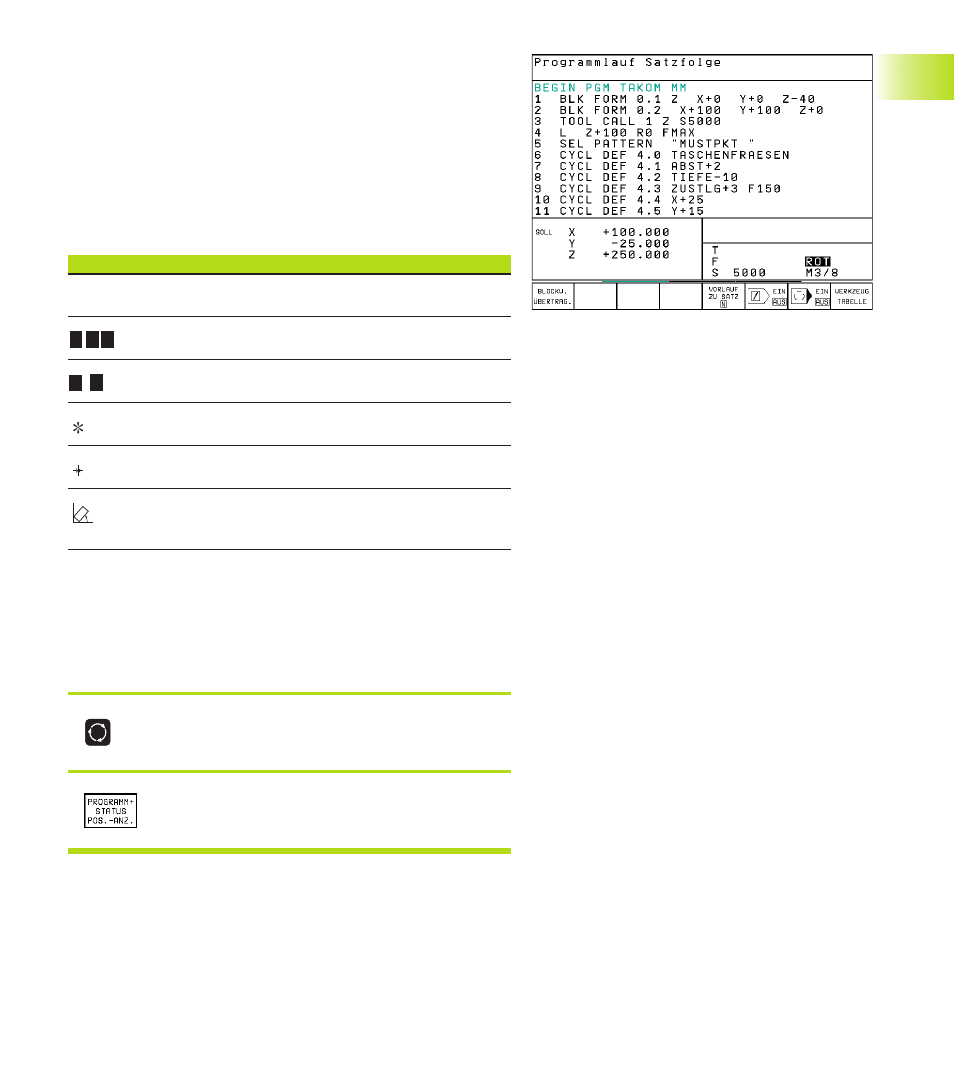

1.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die Status-Anzeige informiert Sie über den aktuellen Zustand der
Maschine. Sie erscheint automatisch in allen Betriebsarten.
In den Betriebsarten Manueller Betrieb und El. Handrad und
Positionieren mit Handeingabe erscheint die Positions-Anzeige im
großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
IST
Ist- oder Soll-Koordinaten der aktuellen Position
X Y Z
Maschinenachsen
S F M Drehzahl S, Vorschub F und wirksame Zusatzfunktion M
Programmlauf ist gestartet
Achse ist geklemmt
Achsen werden unter Berücksichtigung der Grunddrehung
verfahren
Zusätzliche Status-Anzeigen
Die zusätzlichen Status-Anzeigen geben detaillierte Informationen zum
Programm-Ablauf. Sie lassen sich in allen Betriebsarten aufrufen, mit
Ausnahme von Programm-Einspeichern/Editieren.
Zusätzliche Status-Anzeige einschalten
Softkey-Leiste für die Bildschirm-Aufteilung
aufrufen
<
Bildschirmdarstellung mit zusätzlicher Status-
Anzeige wählen, z.B. Positionen und Koordinaten
