HEIDENHAIN TNC 410
Schaltendes Tastsystem kalibrieren
Das Tastsystem müssen Sie kalibrieren bei
■
Inbetriebnahme
■
Taststift-Bruch
■
Taststift-Wechsel
■
Änderung des Antastvorschubs
■
Unregelmäßigkeiten, beispielsweise durch Erwärmung der
Maschine

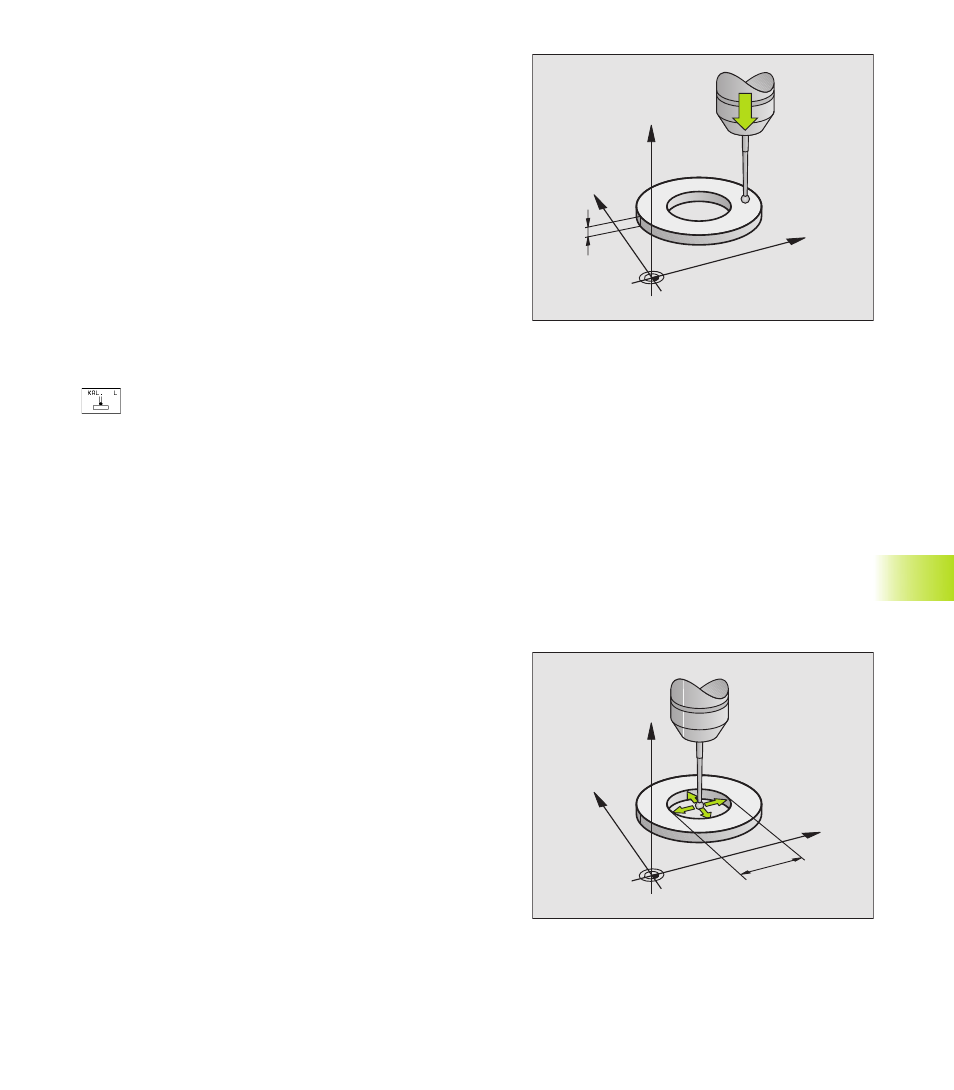

Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Taststifts
und den „wirksamen“ Radius der Tastkugel. Zum Kalibrieren des 3D-
Tastsystems spannen Sie einen Einstellring mit bekannter Höhe und
bekanntem Innenradius auf den Maschinentisch.
Kalibrieren der wirksamen Länge
ú
Bezugspunkt in der Spindel-Achse so setzen, daß für den
Maschinentisch gilt: Z=0.
ú
Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTIONEN und KAL. L drücken. Die
TNC zeigt ein Menü-Fenster mit vier Eingabefeldern
ú
Werkzeug-Achse über Softkey wählen
ú
Bezugspunkt: Höhe des Einstellrings eingeben
ú
Menüpunkte Wirksamer Kugelradius und Wirksame
Länge erfordern keine Eingabe
ú
Tastsystem dicht über die Oberfläche des Einstellrings
fahren
ú
Wenn nötig, angezeigte Verfahrrichtung ändern: Pfeil-
Taste drücken
ú
Oberfläche antasten: Externe START-Taste drücken
Wirksamen Radius kalibrieren und Tastsystem-Mittenversatz
ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfaßt den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn rechne-
risch aus.
Bei dieser Funktion dreht die TNC das 3D-Tastsystem um 180°.
Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die der
Maschinenhersteller im Maschinen-Parameter 6160 festlegt.
Die Messung für den Tastsystem-Mittenversatz führen Sie nach
dem Kalibrieren des wirksamen Tastkugelradius durch.
12.1
Antastzyklen in den Betr
iebsar
ten MANUELL und El.
Handr
ad
5
Y
X
Z
Y
X
Z
10
