8 Programmieren: Zyklen 172

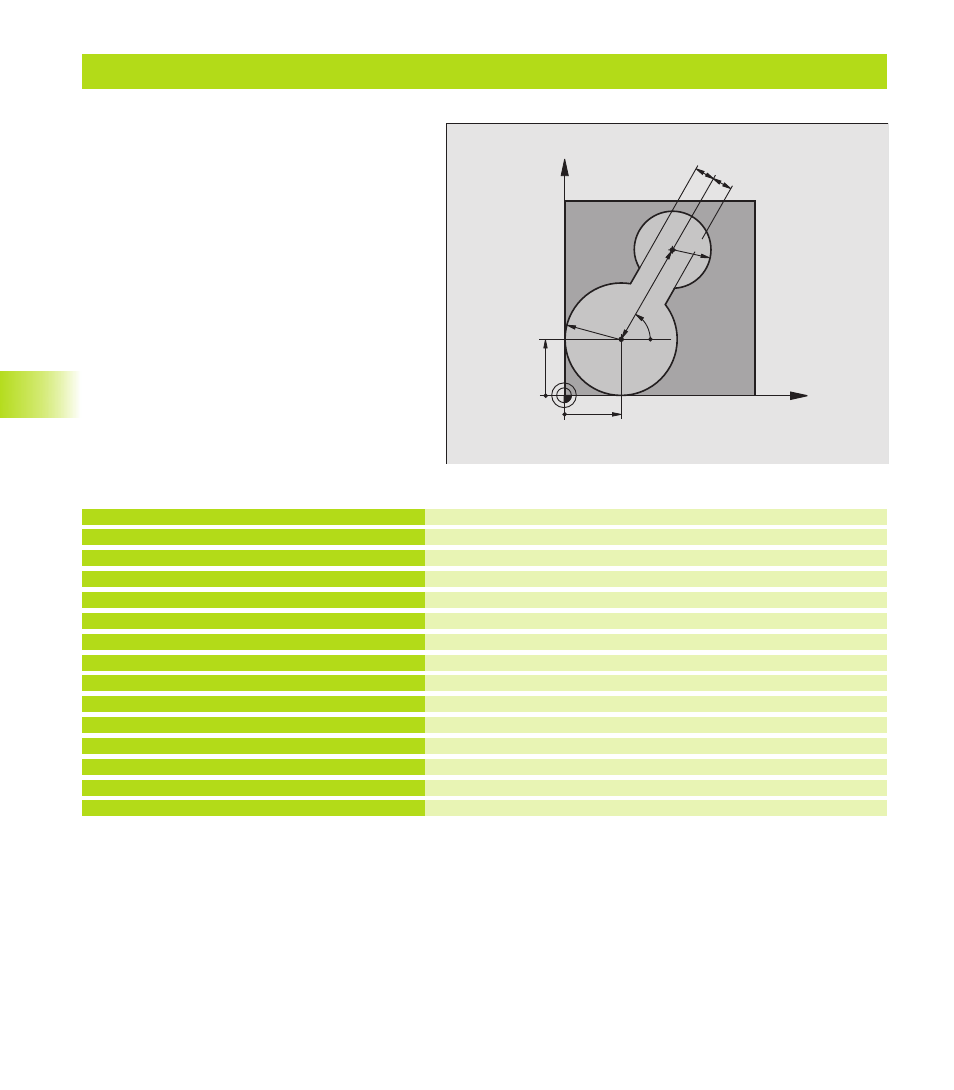

Beispiel: Tasche ausräumen
8.6 SL
-Zyklen
X
Y
30
30
R30
R20
60°
55
10
10
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Kontur-Unterprogramm festlegen
Zyklus-Definition Ausräumen
Vorpositionieren in der Bearbeitungsebene
Vorpositionieren in der Spindelachse, Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 14 .0 KONTUR
7 CYCL DEF 14 .1 KONTURLABEL 1
8 CYCL DEF 6 .0 AUSRAEUMEN
9 CYCL DEF 6 .1 ABST 2 TIEFE -20
10 CYCL DEF 6 .2 ZUSTLG 5 F150 AUFM +0
11 CYCL DEF 6 .3 WINKEL +60 F250
12 L X+30 Y+30 R0 FMAX M3
13 L Z+2 R0 F1000 M99
14 L Z+250 R0 FMAX M2
