Seite 184
171
HEIDENHAIN TNC 410

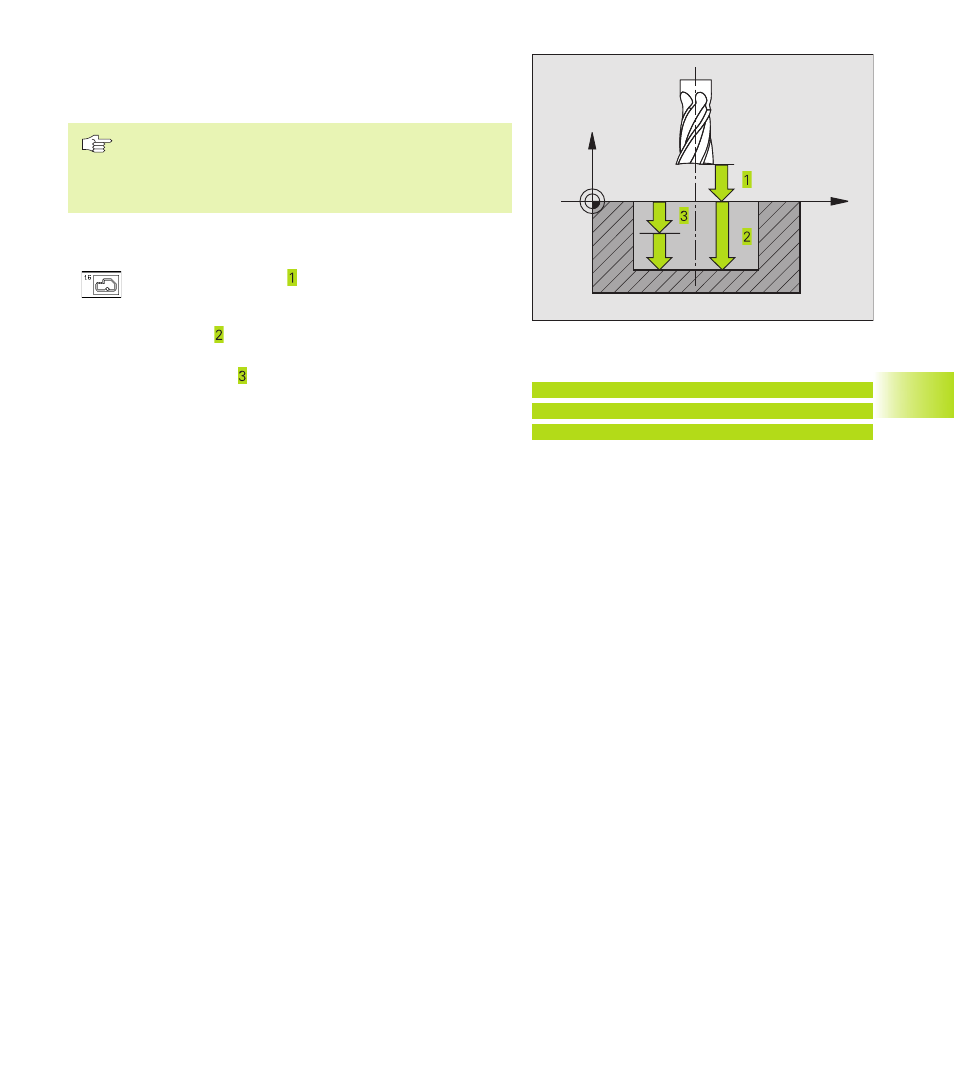

KONTURFRAESEN (Zyklus 16)
Einsatz
Zyklus 16 KONTURFRAESEN dient zum Schlichten der Konturtasche.
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Die TNC schlichtet jede Teilkontur separat, auch in mehreren Zustel-
lungen wenn eingegeben.
ú
Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú
Frästiefe (inkremental): Abstand zwischen Werkstück-
oberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Frästiefe gleich sind
■
die Zustell-Tiefe größer als die Frästiefe ist
Die Frästiefe muß kein Vielfaches der Zustell-Tiefe sein
ú
Vorschub Tiefenzustellung: Eintauchvorschub in mm/
min
ú
Drehung im Uhrzeigersinn:
DR + : Gleichlauffräsen mit M3
DR – : Gegenlauffräsen mit M3
ú
Vorschub: Fräsvorschub in mm/min
8.6 SL
-Zyklen
X
Z
NC-Beispielsätze:
12 CYCL DEF 16.0 KONTURFRAESEN
13 CYCL DEF 16.1 ABST+2 TIEFE-25
14 CYCL DEF 16.2 ZUSTLG+5 F150 DR+ F500
