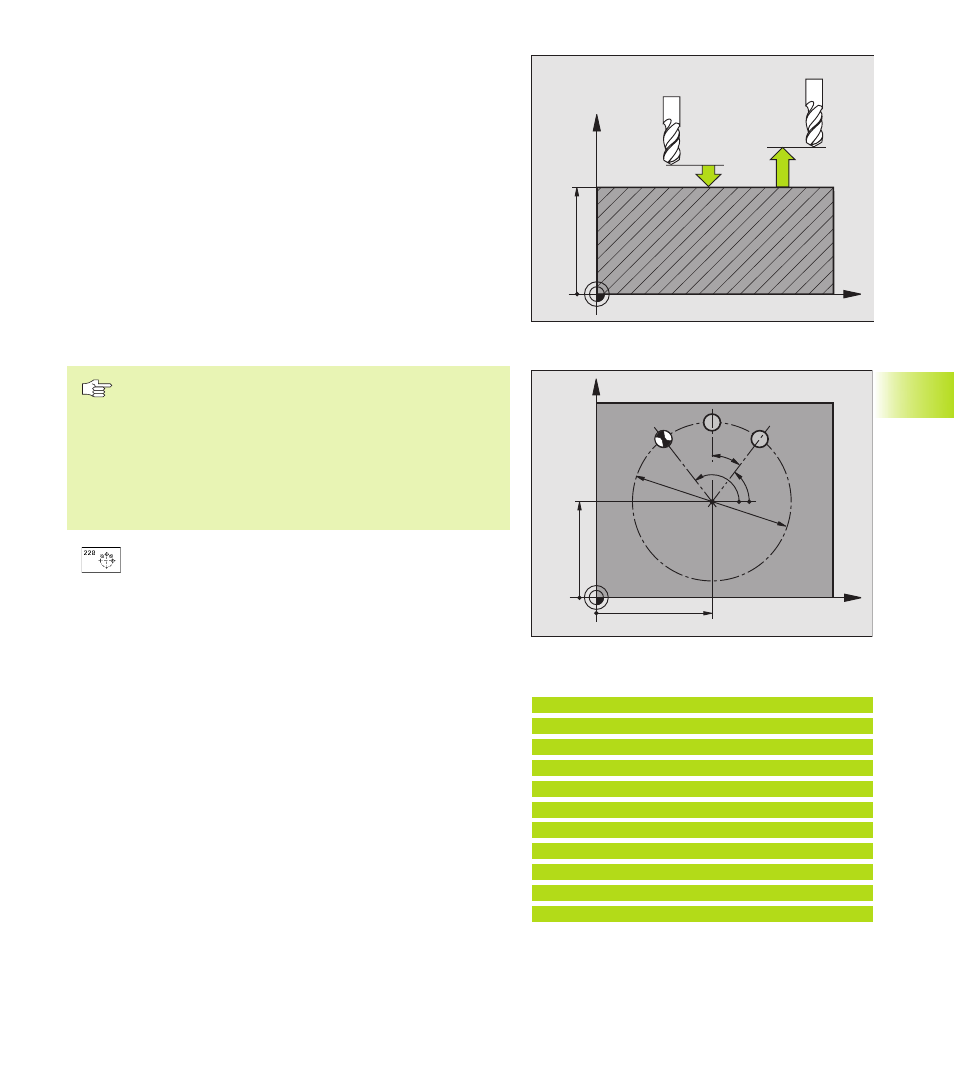

PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
■ 2. Sicherheits-Abstand anfahren (Spindelachse)
■ Startpunkt in der Bearbeitungsebene anfahren
■ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung auf den Startpunkt der nächsten Bearbeitung; das
Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-aktiv, das heißt, Zyklus 220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 204 und
212 bis 215 mit Zyklus 220 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche und der 2.
Sicherheits-Abstand aus Zyklus 220.
ú Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt in
der Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt in
der Nebenachse der Bearbeitungsebene
ú Teilkreis-Durchmesser Q244: Durchmesser des Teil-
kreises
ú Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
ú Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
ú Winkelschritt Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn Winkel-
schritt gleich null ist, dann berechnet die TNC den
Winkelschritt aus Startwinkel, Endwinkel und Anzahl
Bearbeitungen; wenn ein Winkelschritt eingegeben ist,
dann berücksichtigt die TNC den Endwinkel nicht; das
Vorzeichen des Winkelschritts legt die Bearbeitungs-
richtung fest (- = Uhrzeigersinn)
8.5 Zyklen zum Herst
ellen v
on Punkt
emust
er
n
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
NC-Beispielsätze:
53 CYCL DEF 220 MUSTER KREIS
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q244=80 ;TEILKREIS-DURCHM.
Q245=+0 ;STARTWINKEL
Q246=+360 ;ENDWINKEL
Q247=+0 ;WINKELSCHRITT
Q241=8 ;ANZAHL BEARBEITUNGEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
