8 Programmieren: Zyklen
170
ú

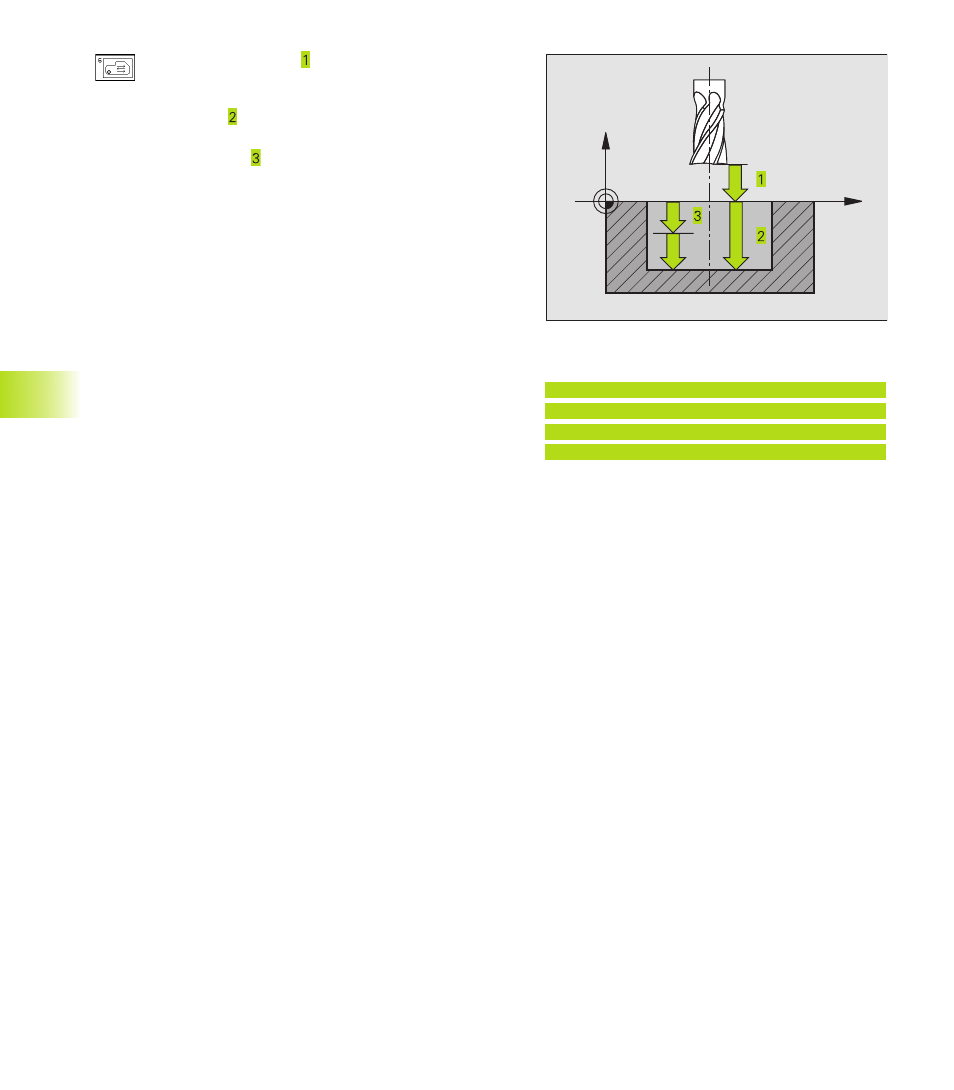

Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú
Frästiefe (inkremental): Abstand zwischen Werkstück-
oberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Frästiefe gleich sind
■
die Zustell-Tiefe größer als die Frästiefe ist
Die Frästiefe muß kein Vielfaches der
Zustell-Tiefe sein
ú
Vorschub Tiefenzustellung: Eintauchvorschub in mm/
min
ú
Schlicht-Aufmaß: Aufmaß in der Bearbeitungsebene
ú
Ausräum-Winkel: Richtung der Ausräum-Bewegung.
Ausräum-Winkel bezieht sich auf die Hauptachse der
Bearbeitungsebene. Winkel so eingeben, daß möglichst
lange Schnitte entstehen
ú
Vorschub: Fräsvorschub in mm/min
8.6 SL
-Zyklen
X
Z
NC-Beispielsätze:
8 CYCL DEF 6.0 AUSRAEUMEN
9 CYCL DEF 6.1 ABST+2 TIEFE-25
10 CYCL DEF 6.2 ZUSTLG+3 F150 AUFM+0.1
11 CYCL DEF 6.3 WINKEL+0 F350
