8 Programmieren: Zyklen 176
8.7 Zyklen zum Abzeilen
Die TNC stellt zwei Zyklen zur Verfügung, mit denen Sie Flächen mit
folgenden Eigenschaften bearbeiten können:
■ Eben rechteckig
■ Eben schiefwinklig
■ Beliebig geneigt
■ In sich verwunden
Zyklus Softkey
230 ABZEILEN
Für ebene rechteckige Flächen
231 REGELFLAECHE
Für schiefwinklige, geneigte und verwundene Flächen

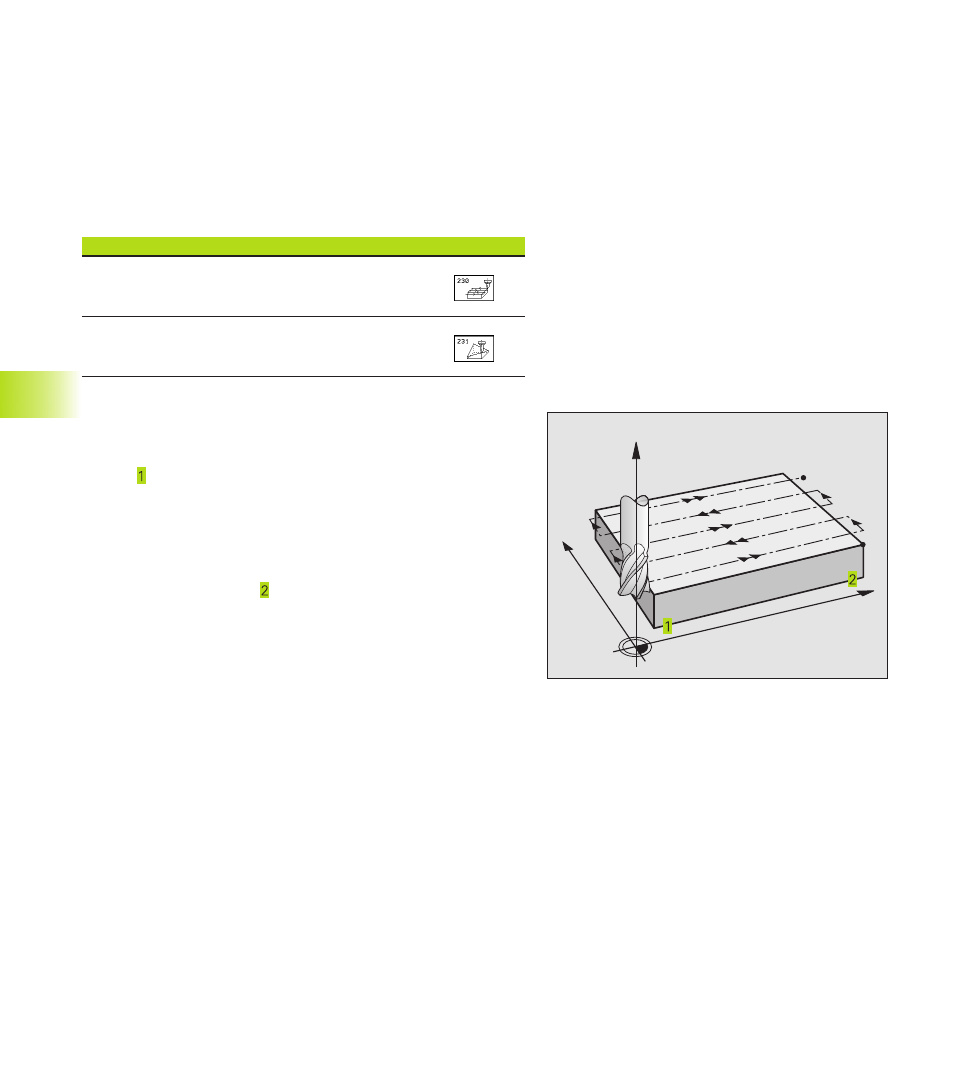

ABZEILEN (Zyklus 230)
1 Die TNC positioniert das Werkzeug im Eilgang FMAX von der
aktuellen Position aus in der Bearbeitungsebene auf den Start-
punkt ; die TNC versetzt das Werkzeug dabei um den Werkzeug-
Radius nach links und nach oben
2 Anschließend fährt das Werkzeug mit FMAX in der Spindelachse
auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung
auf die programmierte Startposition in der Spindelachse
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt ; den Endpunkt berechnet die TNC aus
dem programmierten Startpunkt, der programmierten Länge und
dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf den
Startpunkt der nächsten Zeile; die TNC berechnet den Versatz aus
der programmierten Breite und der Anzahl der Schnitte
5 Danach fährt das Werkzeug in negative X-Richtung zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist
7 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
Sicherheits-Abstand
X
Y
Z
8.7 Zyklen zum
Abz
eilen
