8 Programmieren: Zyklen
168

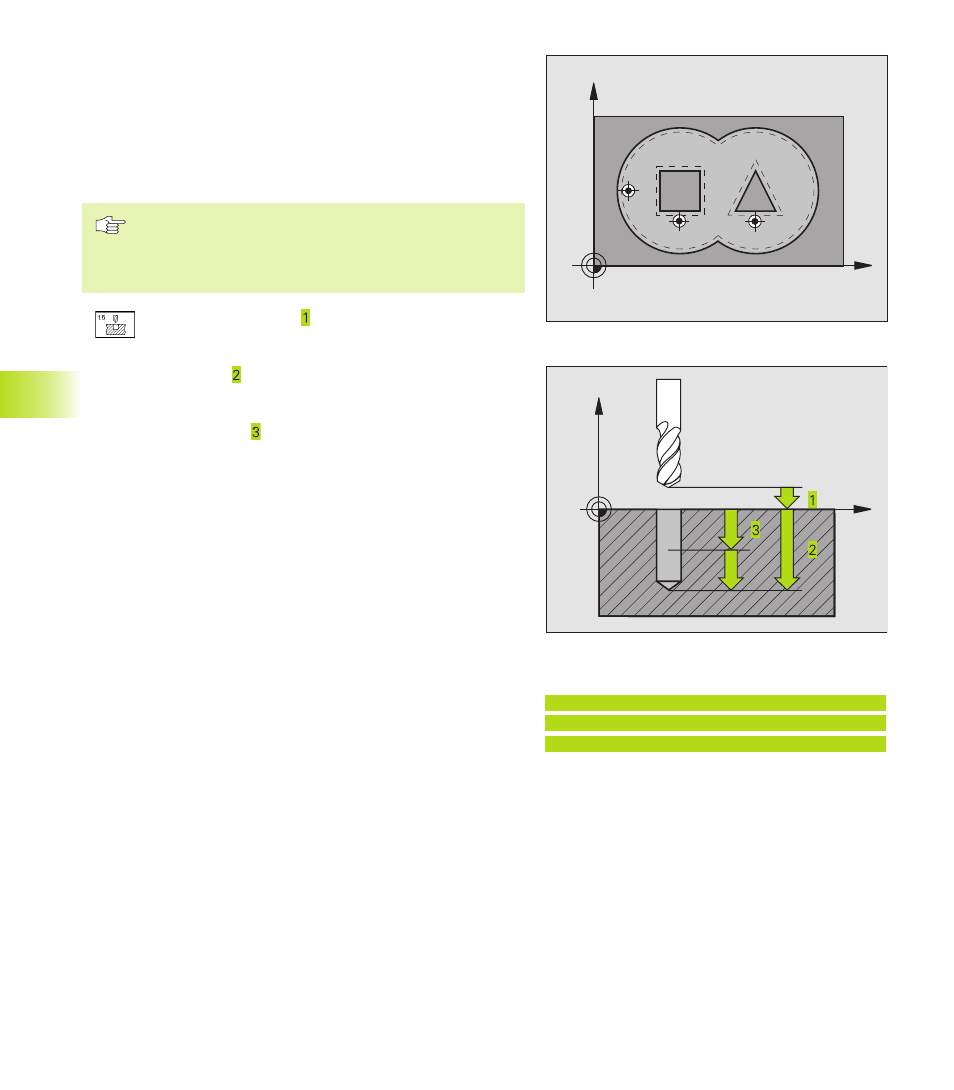

VORBOHREN (Zyklus 15)
Zyklus-Ablauf
Wie Zyklus 1 Tiefbohren (siehe „8.3 Bohrzyklen“).
Einsatz
Zyklus 15 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlicht-Aufmaß. Die Einstichpunkte sind gleichzeitig die Startpunkte
fürs Räumen.
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
ú
Sicherheits-Abstand (inkremental): Abstand zwischen
Werkzeugspitze (Startposition) und Werkstück-Oberflä-
che
ú
Bohrtiefe (inkremental): Abstand zwischen
Werkstückoberfläche und Bohrungsgrund (Spitze des
Bohrkegels)
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Bohrtiefe gleich sind
■
die Zustell-Tiefe größer als die Bohrtiefe ist
Die Bohrtiefe muß kein Vielfaches der
Zustell-Tiefe sein
ú
Vorschub Tiefenzustellung: Bohrvorschub in mm/min
ú
Schlicht-Aufmaß: Aufmaß in der Bearbeitungsebene
8.6 SL
-Zyklen
X
Y
X
Z
NC-Beispielsätze:
5 CYCL DEF 15.0 VORBOHREN
6 CYCL DEF 15.1 ABST+2 TIEFE-25
7 CYCL DEF 15.2 ZUSTLG+3 F250 AUFM+0.1
