251 HEIDENHAIN TNC 410
Die TNC speichert die Grunddrehung netzausfallsicher. Die Grund-
drehung ist für alle nachfolgenden Programmläufe und Programm-
Tests wirksam.

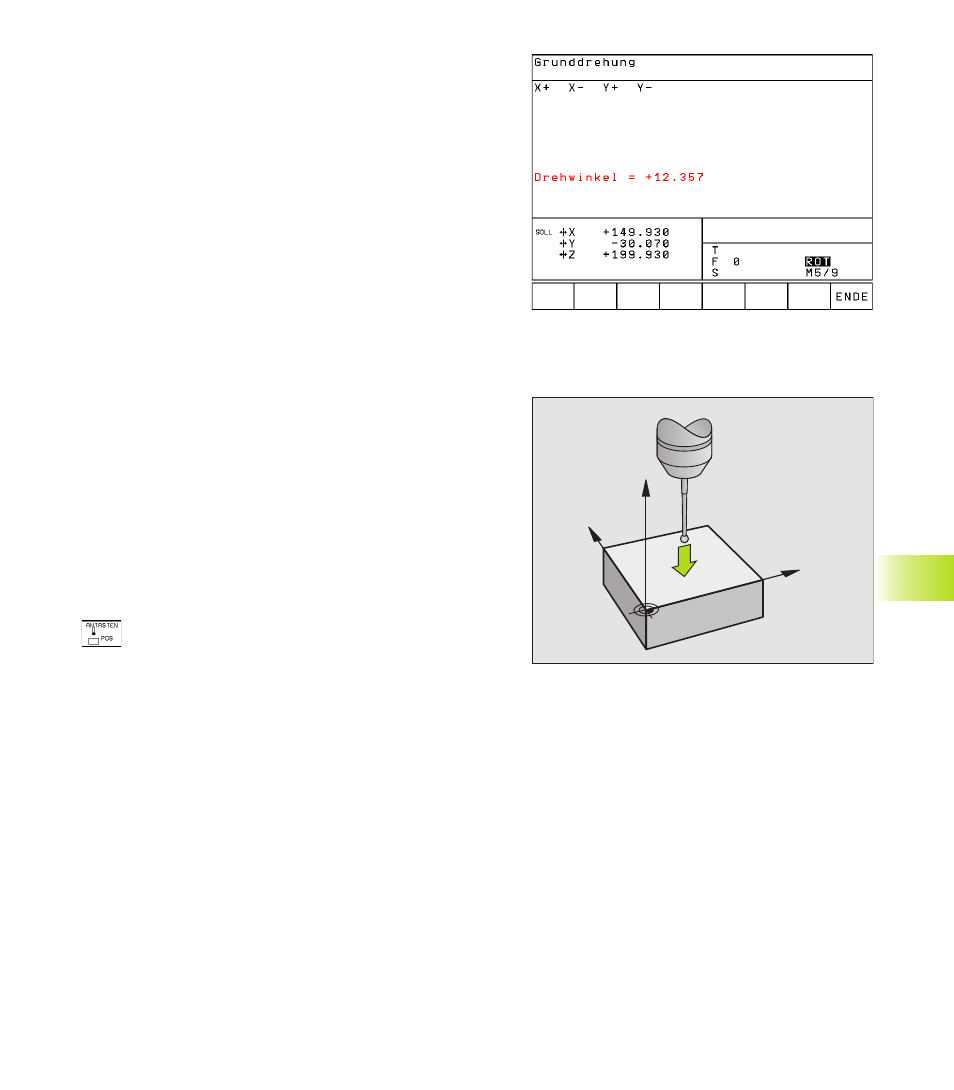

Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den
Drehwinkel auch in der zusätzlichen Status-Anzeige an (Bildschirm-
Aufteilung PROGRAMM + STATUS POS.-ANZ.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung
eingeblendet, wenn die TNC die Maschinen-Achsen entsprechend
der Grunddrehung verfährt.
Grunddrehung aufheben
ú Antastfunktion wählen: Softkey ANTASTEN ROT drücken
ú Drehwinkel „0“ eingeben, mit Taste ENT übernehmen
ú Antastfunktion beenden: Taste END drücken
12.2 Bezugspunkt-Setzen mit
3D-Tastsystemen
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten Werk-
stück werden mit folgenden Softkeys gewählt:
■ Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN POS
■ Ecke als Bezugspunkt setzen mit ANTASTEN P
■ Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC
Bezugspunkt-Setzen in einer beliebigen Achse (siehe Bild rechts
unten)
ú Antastfunktion wählen: Softkey ANTASTEN POS
drücken
ú Tastsystem in die Nähe des Antastpunkts positionieren
ú Antastrichtung und gleichzeitig Achse wählen, für die der
Bezugspunkt gesetzt wird, z.B. Z in Richtung Z anta-
sten: Mit Pfeil-Tasten wählen
ú Antasten: Externe START-Taste drücken
ú Bezugspunkt: Soll-Koordinate eingeben, mit Taste ENT
übernehmen
12.2 Bezugspunkt-Setz
en mit 3D-T
astsyst
emen
Y
X
Z
