8 Programmieren: Zyklen
128

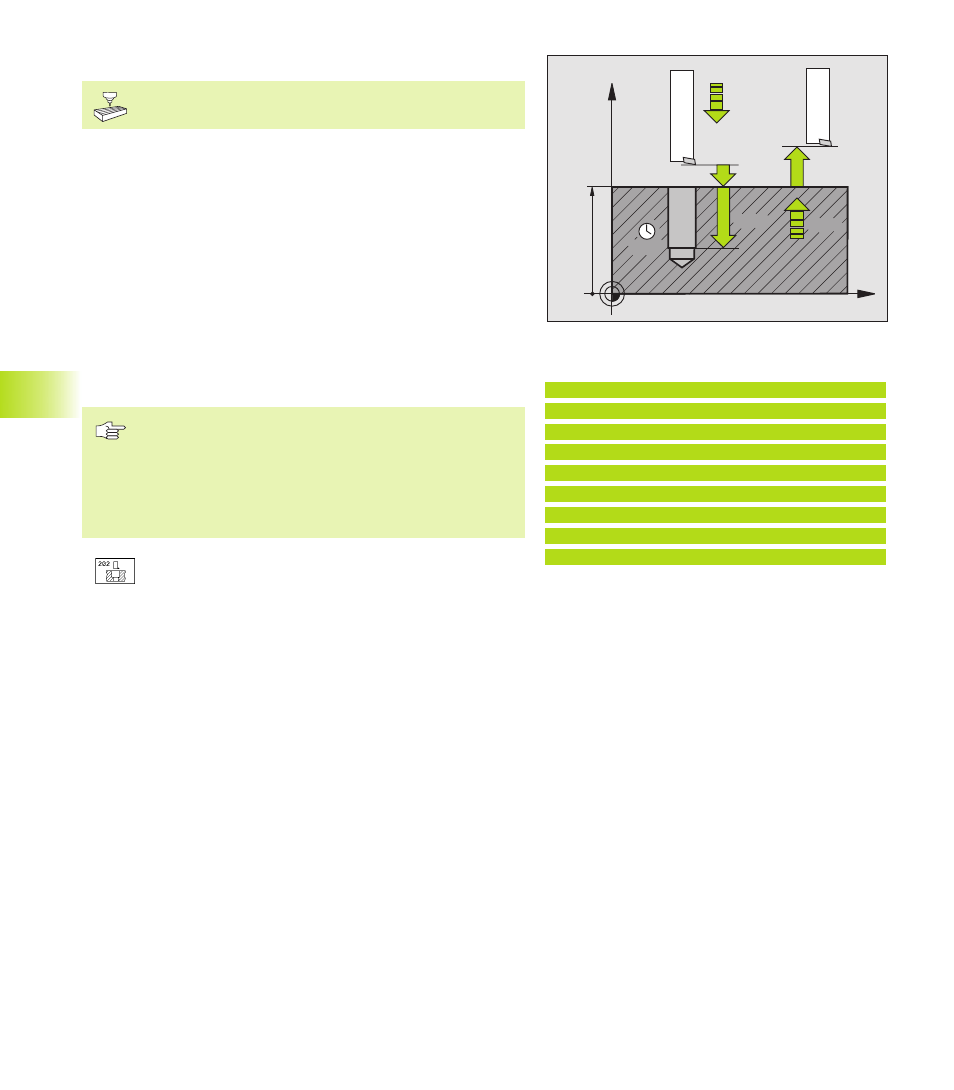

AUSDREHEN (Zyklus 202)
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus 202 vorbereitet sein.
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä-
che
2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
mit laufender Spindel zum Freischneiden
4 Anschließend führt die TNC mit M19 eine Spindel-Orientierung
auf die 0°-Position durch
5 Falls Freifahren gewählt ist, fährt die TNC in der eingegebenen
Richtung 0,2 mm (fester Wert) frei
6 Anschließend fährt die TNC das Werkzeug im Vorschub Rückzug
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Bohrungsgrund
ú
Vorschub Tiefenzustellung Q206: Verfahrgeschwindig-
keit des Werkzeugs beim Ausdrehen in mm/min
ú
Verweilzeit unten Q211: Zeit in Sekunden, in der das
Werkzeug am Bohrungsgrund verweilt
ú
Vorschub Rückzug Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208=0 eingeben, dann gilt
Vorschub Tiefenzustellung
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werkzeug
und Werkstück (Spannmittel) erfolgen kann
ú
Freifahr-Richtung (0/1/2/3/4) Q214: Richtung festlegen,
in der die TNC das Werkzeug am Bohrungsgrund
freifährt (nach der Spindel-Orientierung)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Bohrzyklen
NC-Beispielsätze:
9 CYCL DEF 202 AUSDREHEN
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q211=0.5
;VERWEILZEIT UNTEN
Q208=500
;VORSCHUB RUECKZUG
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q214=1
;FREIFAHR-RICHTUNG
