Draufsicht
ú Draufsicht mit Softkey wählen

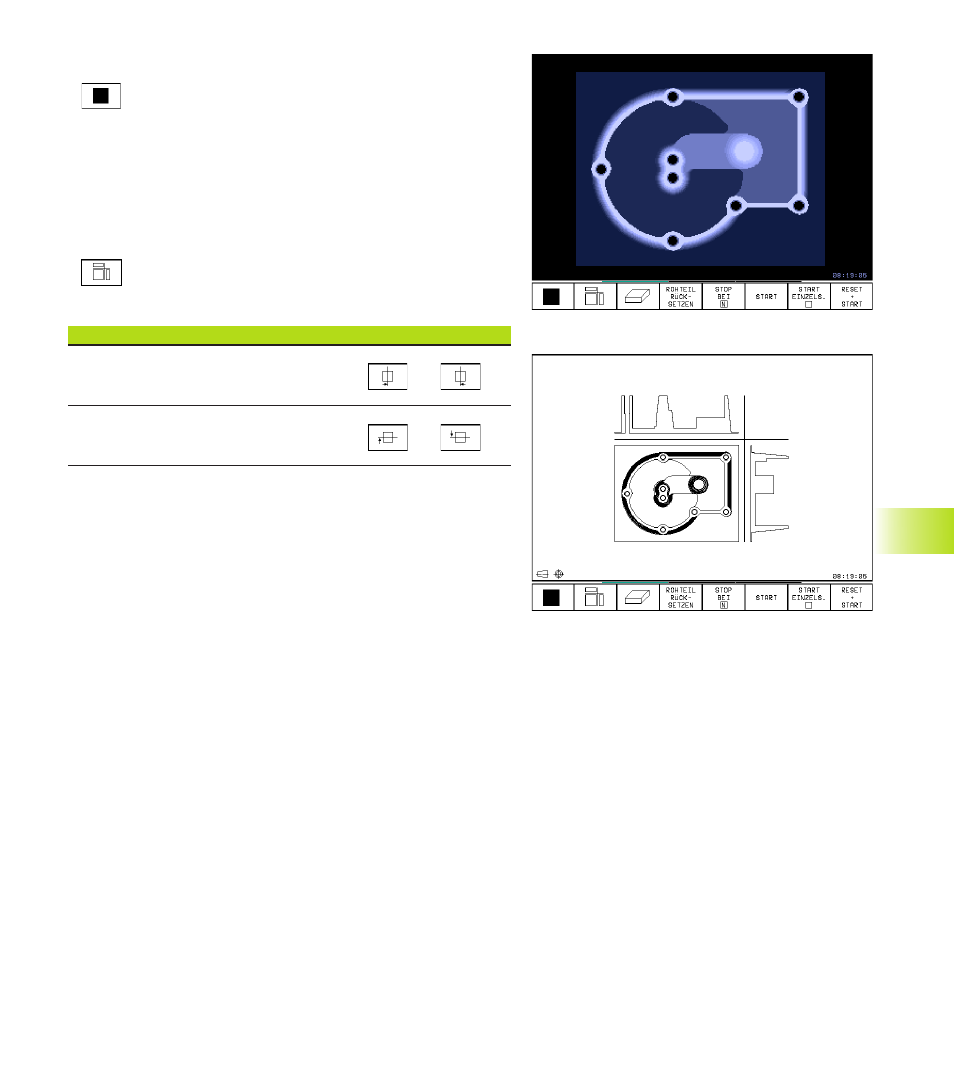

Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der Projektions-
methode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
ú Darstellung in 3 Ebenen mit Softkey wählen
ú Schalten Sie die Softkey-Leiste um, bis die TNC folgende
Softkeys zeigt:
Funktion Softkeys
Vertikale Schnittebene nach rechts
oder links verschieben
Horizontale Schnittebene nach oben
oder unten verschieben
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
