HEIDENHAIN TNC 410

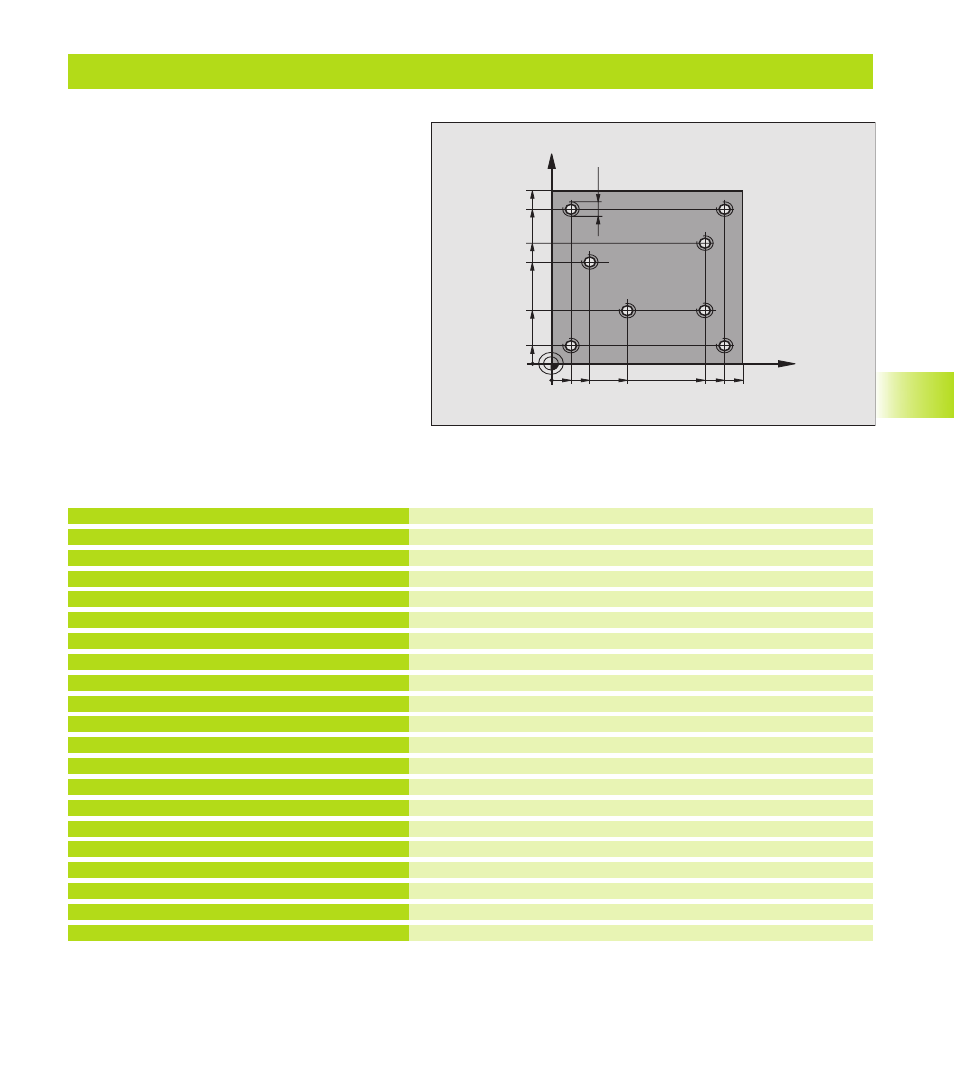

Beispiel: Bohrzyklen in Verbindung mit Punkte-Tabellen
Rohteil-Definition
Werkzeug-Definition Zentrierer
Werkzeug-Definition Bohrer
Werkzeug-Definition Gewindebohrer
Werkzeug-Aufruf Zentrierer
Werkzeug auf sichere Höhe fahren (F mit Wert programmieren,
die TNC positioniert nach jedem Zyklus auf die sichere Höhe)
Punkte-Tabelle festlegen
Zyklus-Definition Zentrieren
Koordinate Oberfläche (hier zwingend 0 einzeben)
2. Sicherheits-Abstand (hier zwingend 0 eingeben)
Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT.
Vorschub zwischen den Punkten: 5000 mm/min
Werkzeug freifahren, Werkzeug-Wechsel
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+2.4
5 TOOL DEF 3 L+0 R+3
6 TOOL CALL 1 Z S5000
7 L Z+10 R0 F5000
8 SEL PATTERN "TAB1"
9 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-2
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=2
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=0 ;2. SICHERHEITS-ABST.
10 CYCL CALL PAT F5000 M3
11 L Z+100 R0 FMAX M6
Programm-Ablauf
■
Zentrieren
■
Bohren
■
Gewindebohren M6
Die Bohrungskoordinaten sind in der Punkte-Tabelle
TAB1.PNT gespeichert (siehe nächste Seite) und
werden von der TNC mit CYCL CALL PAT gerufen.
Die Werkzeug-Radien sind so gewählt, daß alle
Arbeitsschritte in der Testgrafik zu sehen sind.
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
8.3 Bohrzyklen
