GEWINDEFRAESEN (Zyklus 262, DIN/ISO: G262) 4.6
4
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
103

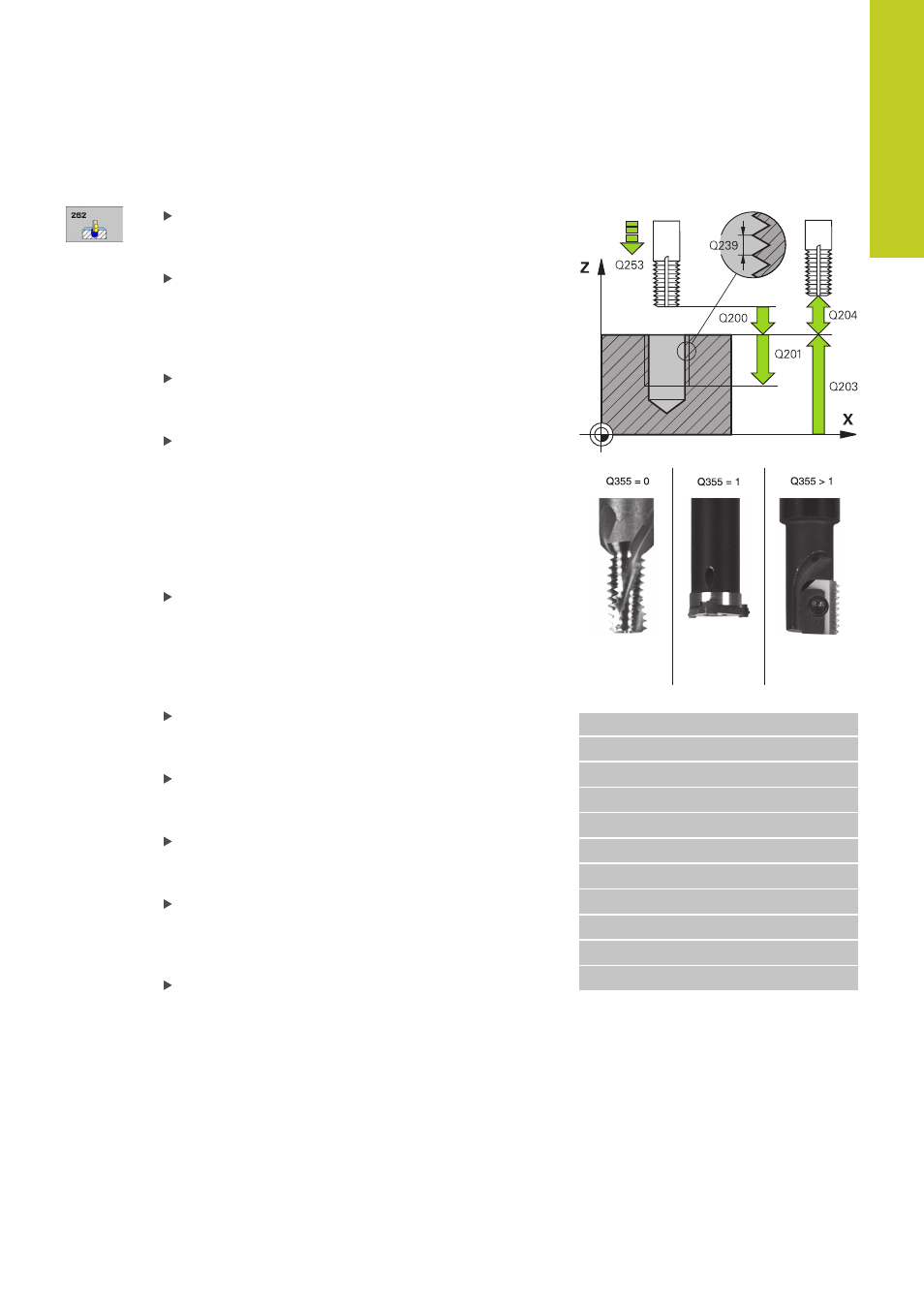

Zyklusparameter
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde Eingabebereich -99,9999 bis
99,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Nachsetzen Q355: Anzahl der Gewindegänge um
die das Werkzeug versetzt wird:
0 = eine Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
>1 = mehrere Helixbahnen mit An -und Wegfahren,
dazwischen versetzt die TNC das Werkzeug um
Q355 mal der Steigung. Eingabebereich 0 bis 99999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FMAX,
FAUTO
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO
NC-Sätze
25 CYCL DEF 262 GEWINDEFRAESEN
Q335=10 ;SOLL-DURCHMESSER
Q239=+1.5 ;STEIGUNG
Q201=-20 ;GEWINDETIEFE
Q355=0 ;NACHSETZEN
Q253=750 ;VORSCHUB VORPOS.
Q351=+1 ;FRAESART
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q207=500 ;VORSCHUB FRAESEN
