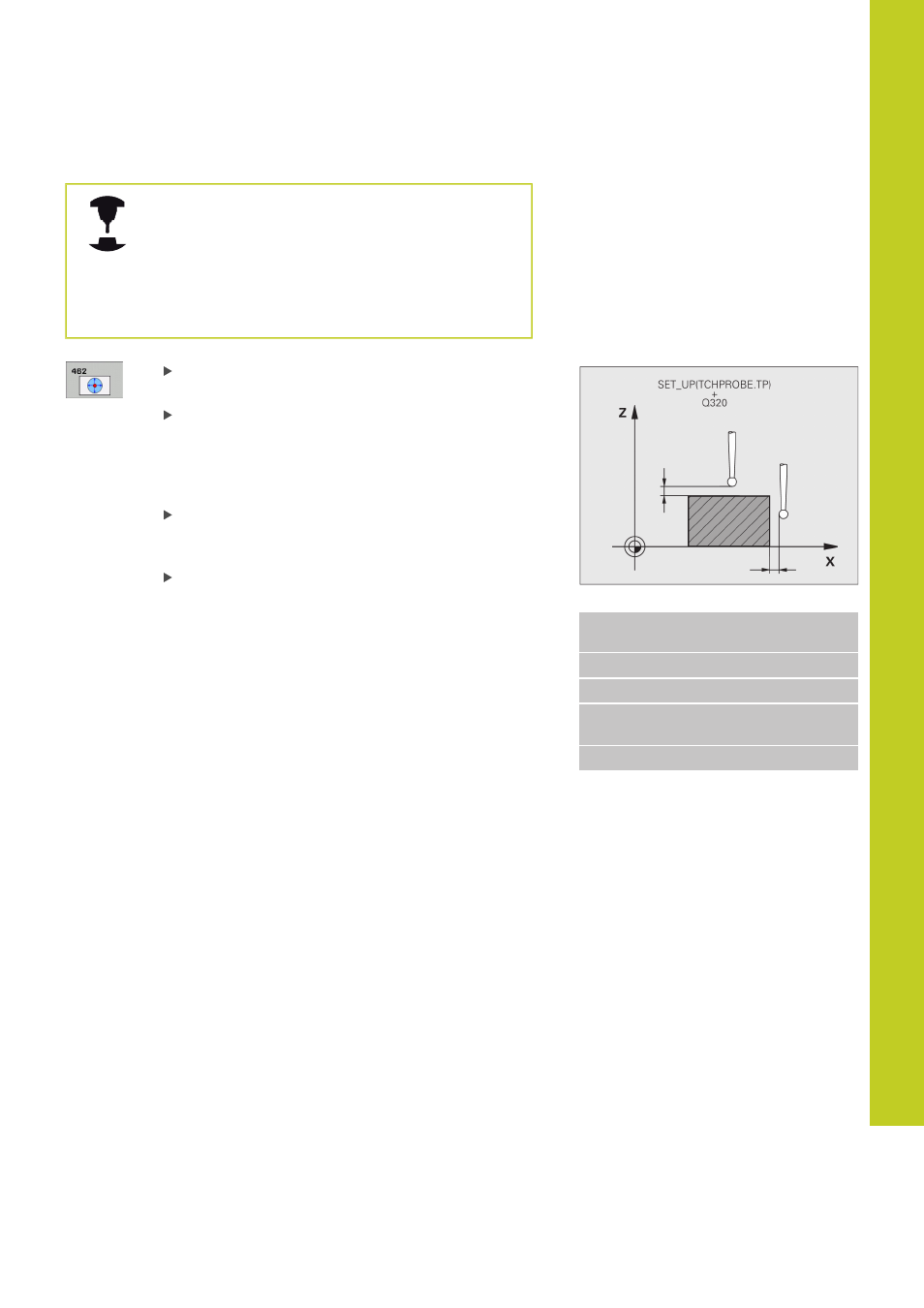

TS RADIUS INNEN KALIBRIEREN (Zyklus 462, DIN/ISO: G462)
17.7
17
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
391
Um den Tastkugel-Mittenversatz zu bestimmen,
muss die TNC vom Maschinenhersteller vorbereitet
sein. Maschinenhandbuch beachten!
Die Eigenschaft ob oder wie Ihr Tastsystem orientiert
werden kann, ist bei HEIDENHAIN-Tastsystemen
bereits vordefiniert. Andere Tastsysteme werden
vom Maschinenhersteller konfiguriert.
RINGRADIUS Q407: Durchmesser des Einstellrings.
Eingabebereich 0 bis 99,9999
SICHERHEITS-ABST. Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
ANZAHL ANTASTUNGEN Q407 (absolut): Anzahl der
Messpunkte auf dem Durchmesser. Eingabebereich
0 bis 8
BEZUGSWINKEL Q380 (absolut): Winkel zwischen
der Hauptachse der Bearbeitungsebene und dem
ersten Antastpunkt. Eingabebereich 0 bis 360,0000
NC-Sätze
5 TCH PROBE 462 TS KALIBRIEREN IN
RING
Q407=+5
;RINGRADIUS
Q320=+0
;SICHERHEITS-ABST.
Q423=+8
;ANZAHL
ANTASTUNGEN
Q380=+0
;BEZUGSWINKEL
