HEIDENHAIN TNC 320 (34055x-06) Cycle programming Benutzerhandbuch
Seite 106
Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.7
SENKGEWINDEFRAESEN (Zyklus 263, DIN/ISO:G263)
4
106
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

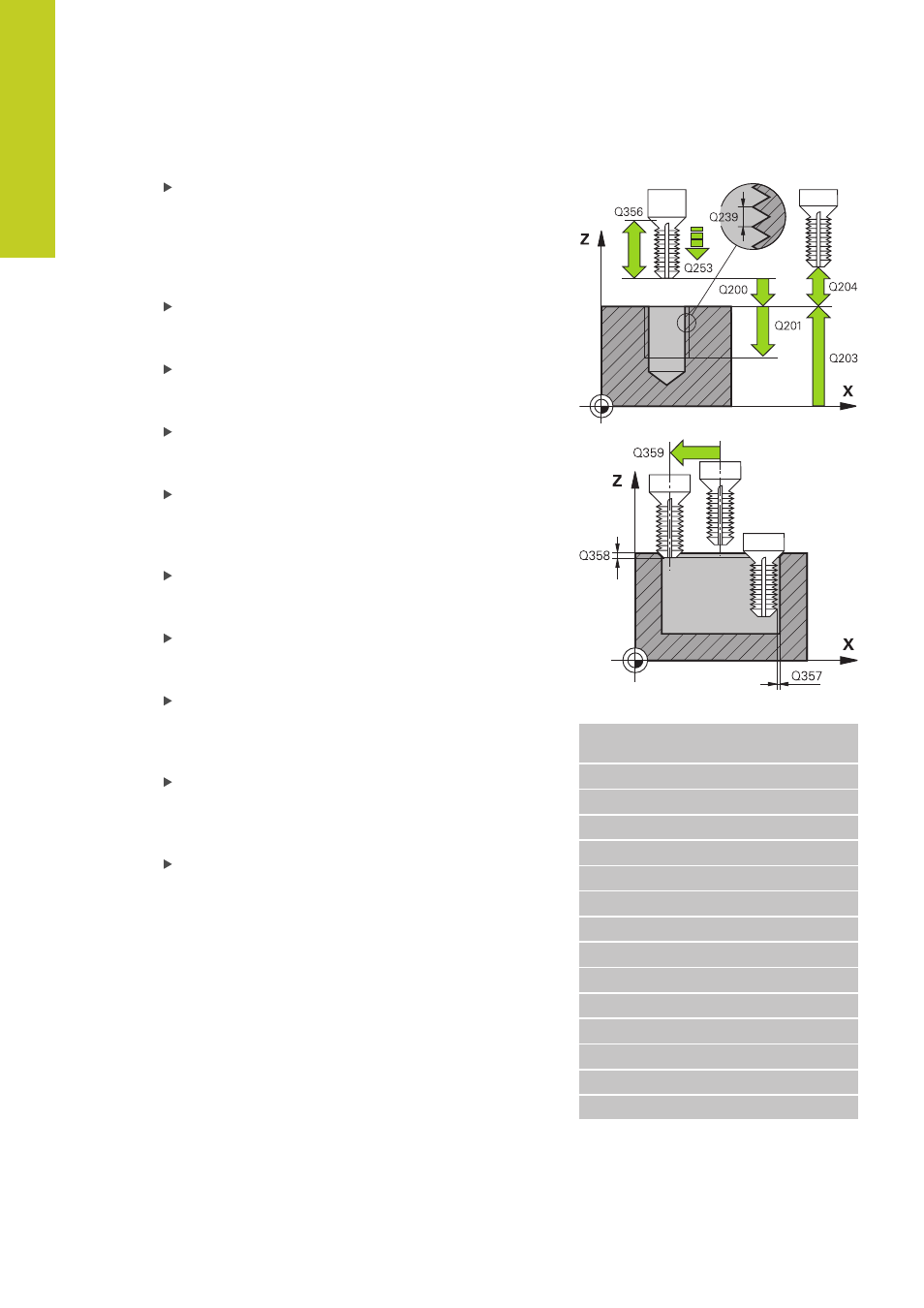

Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FMAX,
FAUTO
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Sicherheits-Abstand Seite Q357 (inkremental):
Abstand zwischen Werkzeugschneide und
Bohrungswand. Eingabebereich 0 bis 99999,9999
Tiefe Stirnseitig Q358 (inkremental):
Abstand zwischen Werkstück-Oberfläche und
Werkzeugspitze beim stirnseitigen Senkvorgang.
Eingabebereich -99999,9999 bis 99999,9999
Versatz Senken Stirnseite Q359 (inkremental):
Abstand um den die TNC die Werkzeugmitte aus
der Mitte versetzt. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Vorschub Senken Q254: Verfahrgeschwindigkeit
des Werkzeugs beim Senken in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FAUTO,
FU
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO
NC-Sätze
25 CYCL DEF 263
SENKGEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
Q239=+1.5
;STEIGUNG
Q201=-16
;GEWINDETIEFE
Q356=-20
;SENKTIEFE
Q253=750
;VORSCHUB VORPOS.
Q351=+1
;FRAESART
Q200=2
;SICHERHEITS-ABST.
Q357=0.2
;SI.-ABST. SEITE
Q358=+0
;TIEFE STIRNSEITIG
Q359=+0
;VERSATZ STIRNSEITIG
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q254=150
;VORSCHUB SENKEN
Q207=500
;VORSCHUB FRAESEN
