Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.12 BEZUGSPUNKT MITTE 4 BOHRUNGEN (Zyklus 418, DIN/ISO:
G418)
15
332
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
15.12 BEZUGSPUNKT MITTE 4 BOHRUNGEN
(Zyklus 418, DIN/ISO: G418)
Zyklusablauf

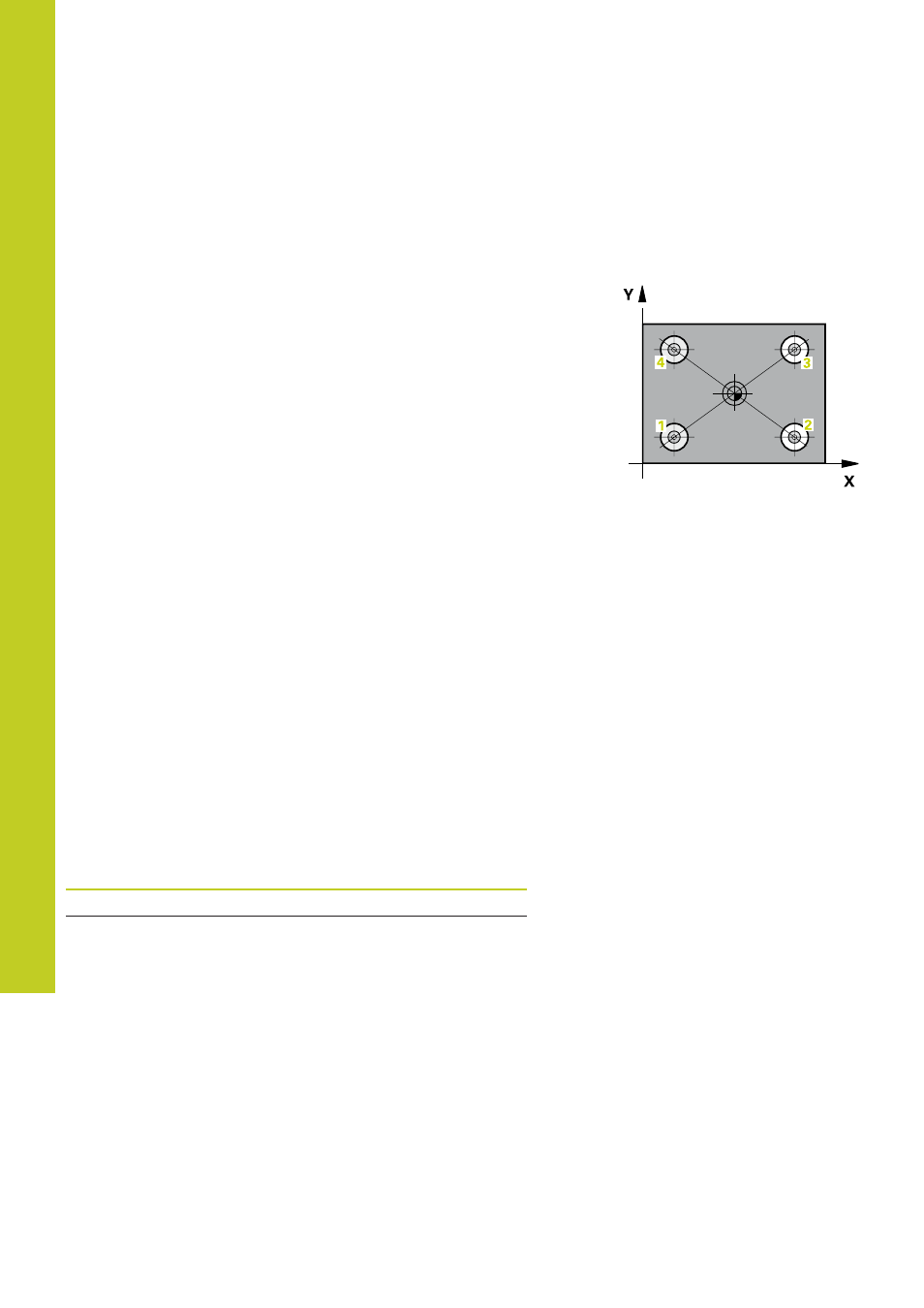

Der Tastsystem-Zyklus 418 berechnet den Schnittpunkt der
Verbindungslinien von jeweils zwei Bohrungs-Mittelpunkten und
setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise kann die
TNC den Schnittpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 266) in die Mitte der ersten Bohrung 1
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und erfasst durch vier Antastungen den ersten
Bohrungs-Mittelpunkt
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4 Die TNC fährt das Tastsystem auf die eingegebene Messhöhe
und erfasst durch vier Antastungen den zweiten Bohrungs-
Mittelpunkt
5 Die TNC wiederholt Vorgang 3 und 4 für die Bohrungen 3 und 4
6 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"Gemeinsamkeiten aller Tastsystemzyklen zum Bezugspunkt-
Setzen", Seite 292). Die TNC berechnet den Bezugspunkt als
Schnittpunkt der Verbindungslinien Bohrungs-Mittelpunkt
1 / 3
und 2 / 4 und speichert die Istwerte in nachfolgend aufgeführten
Q-Parametern ab
7 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
Parameter-Nummer Bedeutung
Q151 Istwert Schnittpunkt Hauptachse
Q152 Istwert Schnittpunkt Nebenachse
