7.3 Überlagerte Konturen
Grundlagen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
NC-Sätze
12 CYCL DEF 14.0 KONTUR
13 CYCL DEF 14.1 KONTURLABEL
1/2/3/4
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Programmierbeispiele
sind Kontur-Unterprogramme, die in einem
Hauptprogramm von Zyklus 14 KONTUR aufgerufen
werden.

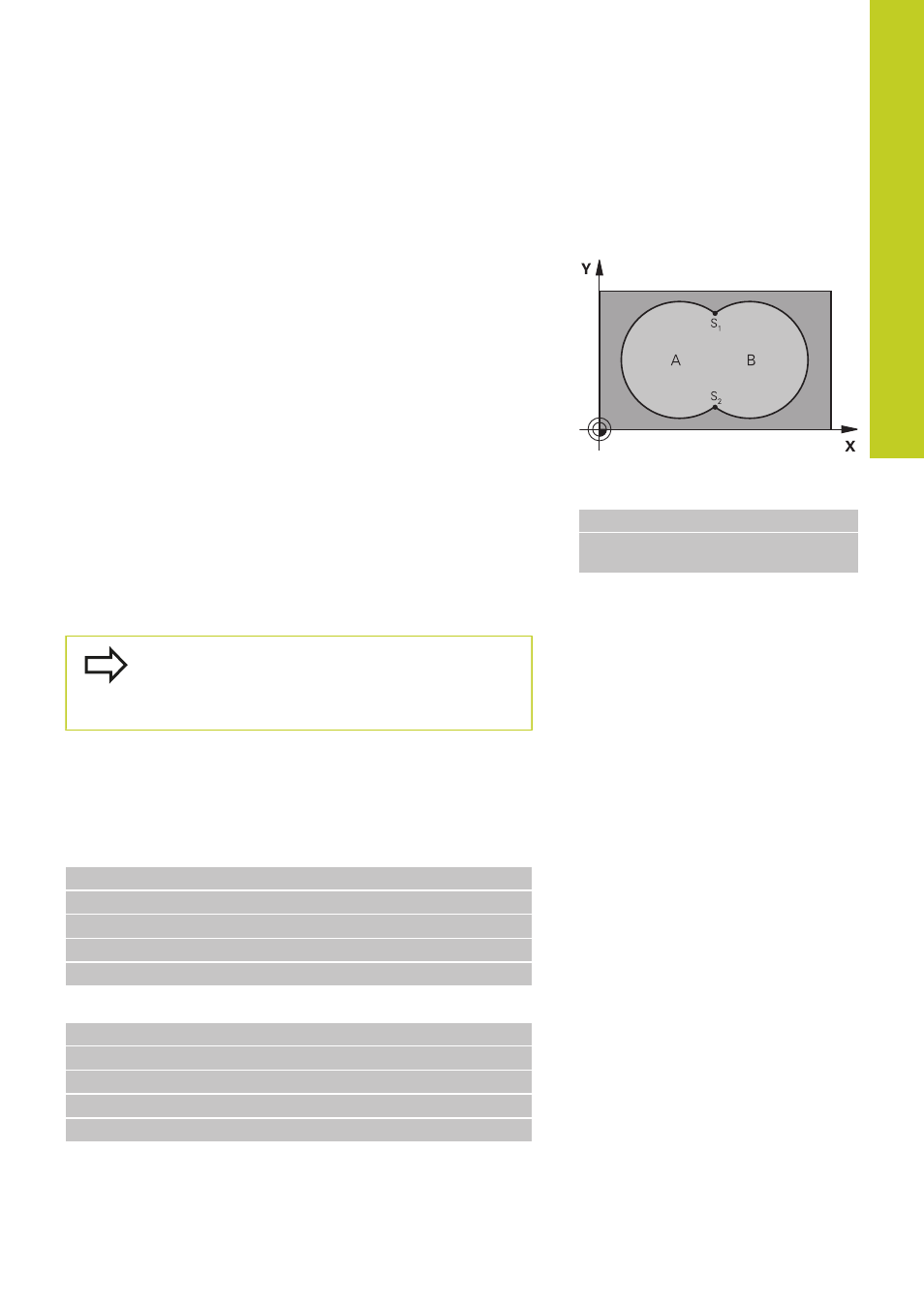

Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Unterprogramm 2: Tasche B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
