6.4 Programmierbeispiele

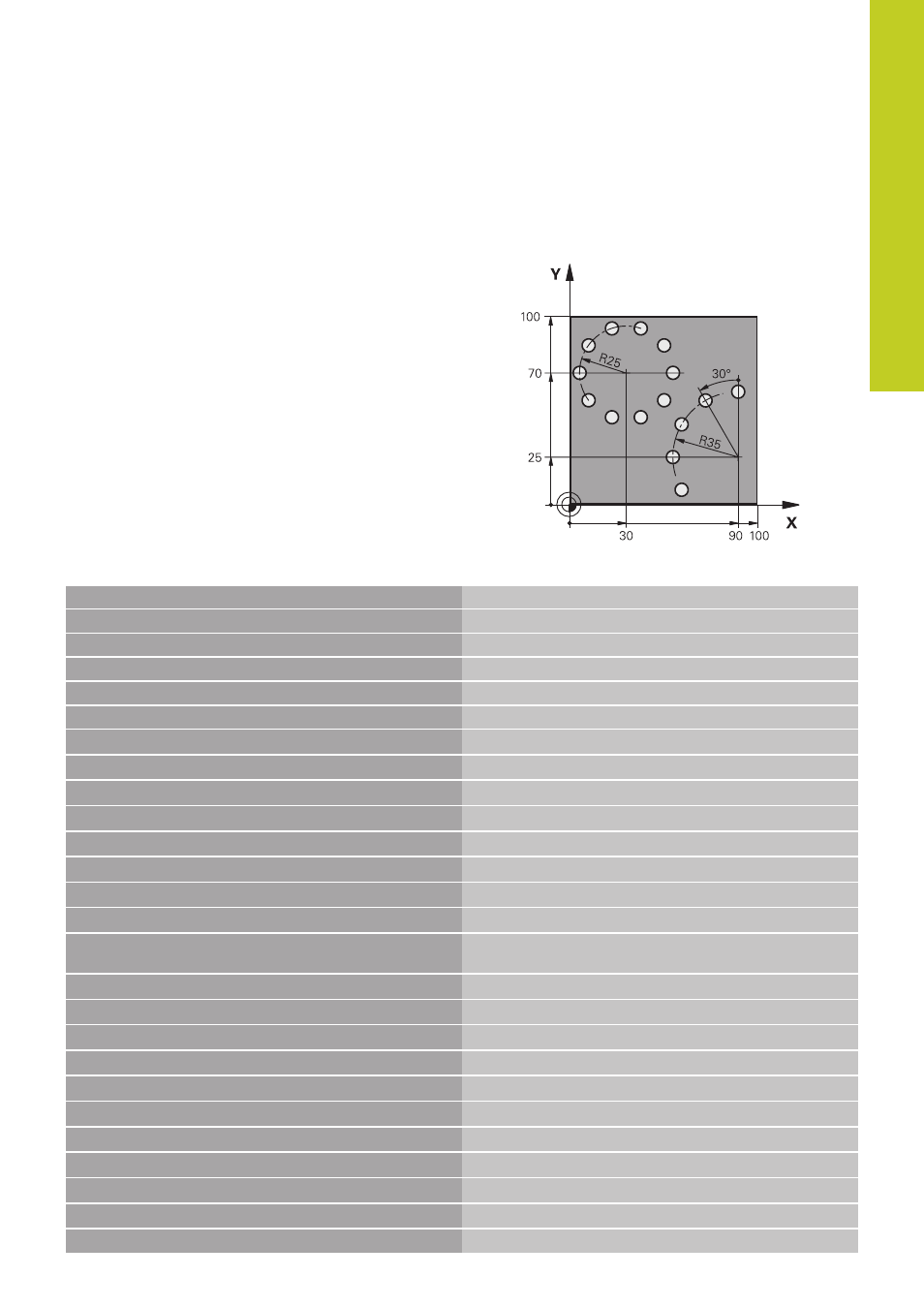

Beispiel: Lochkreise
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX M3 Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=4 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=0 ;2. SICHERHEITS-ABST.
Q211=0.25 ;VERWEILZEIT UNTEN
6 CYCL DEF 220 MUSTER KREIS Zyklus-Definition Lochkreis 1, CYCL 200 wird automatisch
gerufen, Q200, Q203 und Q204 wirken aus Zyklus 220
Q216=+30 ;MITTE 1. ACHSE
Q217=+70 ;MITTE 2. ACHSE
Q244=50 ;TEILKREIS-DURCHM.
Q245=+0 ;STARTWINKEL
Q246=+360 ;ENDWINKEL
Q247=+0 ;WINKELSCHRITT
Q241=10 ;ANZAHL BEARBEITUNGEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
Q301=1 ;FAHREN AUF S. HOEHE
