PUNKTEMUSTER AUF KREIS (Zyklus 220, DIN/ISO: G220) 6.2
6
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
151
6.2 PUNKTEMUSTER AUF KREIS (Zyklus
220, DIN/ISO: G220)
Zyklusablauf
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
2. Sicherheits-Abstand anfahren (Spindelachse)
Startpunkt in der Bearbeitungsebene anfahren
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer
Geraden-Bewegung oder mit einer Kreis-Bewegung auf den
Startpunkt der nächsten Bearbeitung; das Werkzeug steht dabei
auf Sicherheits-Abstand (oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
Beim Programmieren beachten!
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus
220 ruft automatisch den zuletzt definierten
Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209
und 251 bis 267 mit Zyklus 220 kombinieren, wirken
der Sicherheits-Abstand, die Werkstück-Oberfläche
und der 2. Sicherheits-Abstand aus Zyklus 220.

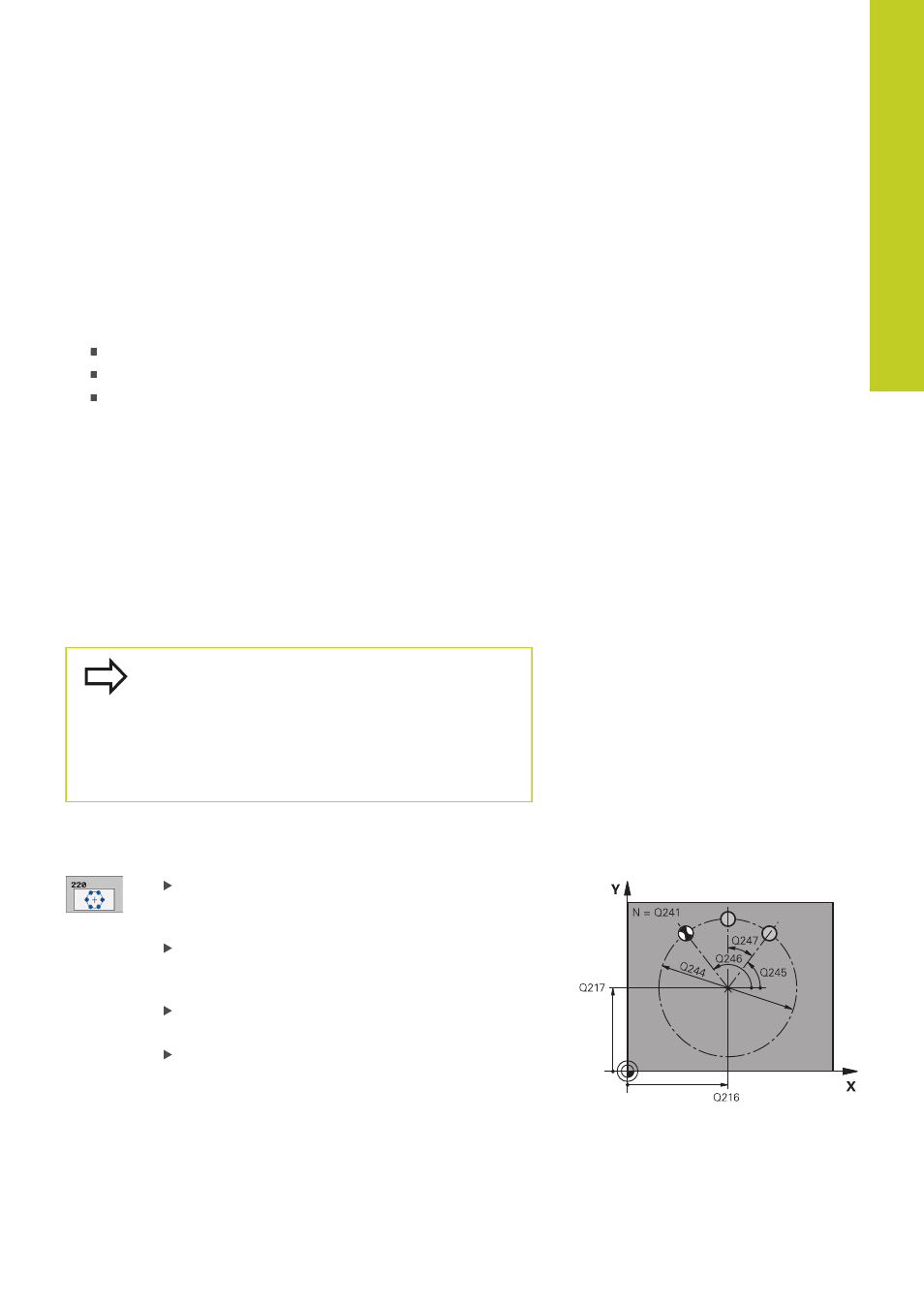

Zyklusparameter
Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Teilkreis-Durchmesser Q244: Durchmesser des
Teilkreises. Eingabebereich 0 bis 99999,9999
Startwinkel Q245 (absolut): Winkel zwischen
der Hauptachse der Bearbeitungsebene und dem
Startpunkt der ersten Bearbeitung auf dem Teilkreis.
Eingabebereich -360,000 bis 360,000
