Tastsystemzyklen: Werkstücke automatisch kontrollieren

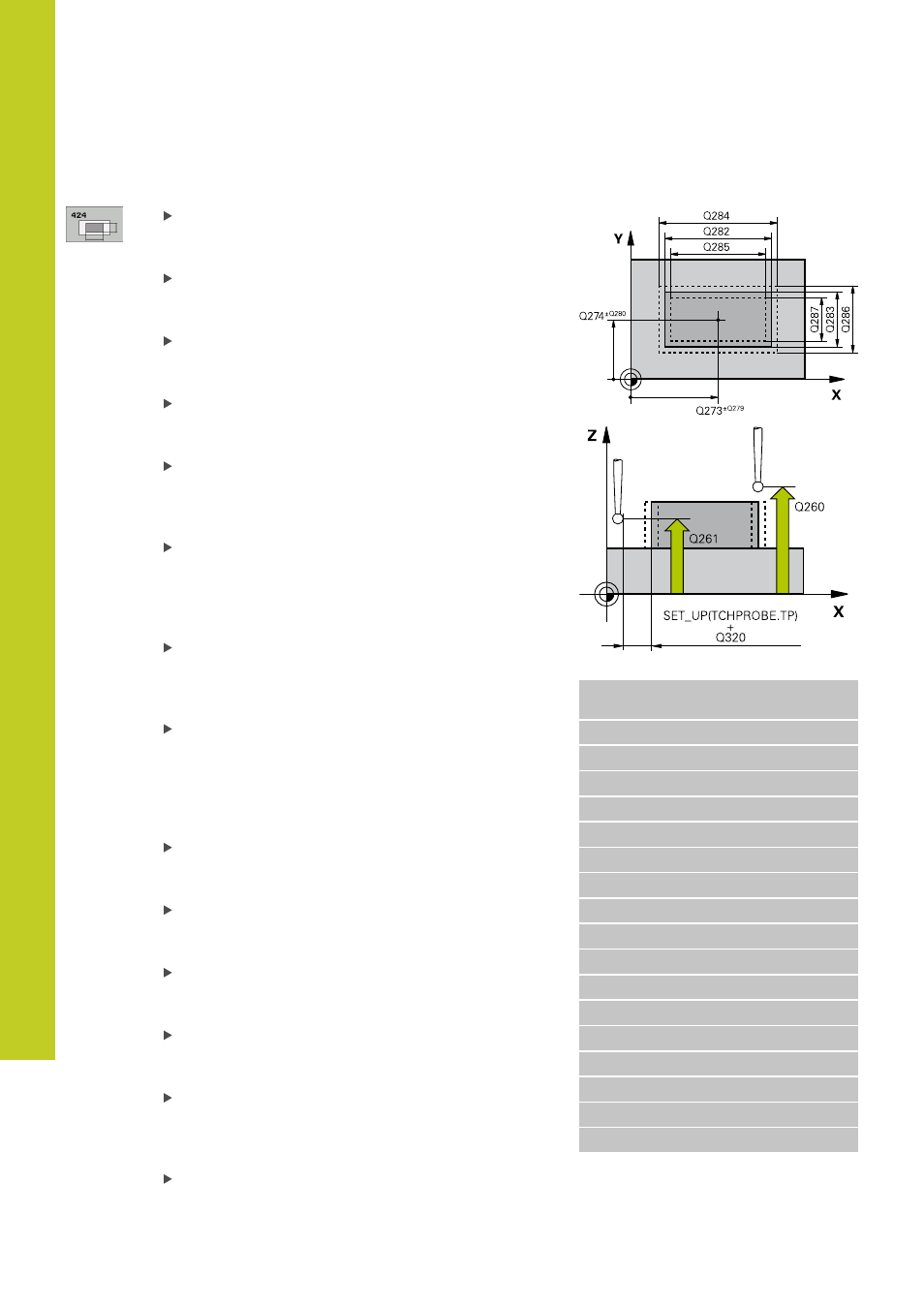

16.8 MESSEN RECHTECK AUSSEN (Zyklus 424, DIN/ISO: G424)
16
362
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Zyklusparameter
Mitte 1. Achse Q273 (absolut): Mitte des Zapfens
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q274 (absolut): Mitte des Zapfens
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
1. Seiten-Länge Q282: Länge des Zapfens,
parallel zur Hauptachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q283: Länge des Zapfens,
parallel zur Nebenachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Größtmaß 1. Seiten-Länge Q284: Größte
erlaubte Länge des Zapfens. Eingabebereich 0 bis
99999,9999
Kleinstmaß 1. Seiten-Länge Q285: Kleinste
erlaubte Länge des Zapfens. Eingabebereich 0 bis
99999,9999
Größtmaß 2. Seiten-Länge Q286: Größte
erlaubte Breite des Zapfens. Eingabebereich 0 bis
99999,9999
Kleinstmaß 2. Seiten-Länge Q287: Kleinste
erlaubte Breite des Zapfens. Eingabebereich 0 bis
99999,9999
Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
NC-Sätze
5 TCH PROBE 424 MESSEN RECHTECK
AUS.
Q273=+50 ;MITTE 1. ACHSE
Q274=+50 ;MITTE 2. ACHSE
Q282=75 ;1. SEITEN-LAENGE
Q283=35 ;2. SEITEN-LAENGE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q284=75,1 ;GROESSTMASS 1. SEITE
Q285=74,9 ;KLEINSTMASS 1. SEITE
Q286=35 ;GROESSTMASS 2. SEITE
Q287=34,95 ;KLEINSTMASS 2. SEITE
Q279=0,1 ;TOLERANZ 1. MITTE
Q280=0,1 ;TOLERANZ 2. MITTE
Q281=1 ;MESSPROTOKOLL
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG
