MESSEN RECHTECK AUSSEN (Zyklus 424, DIN/ISO: G424) 16.8
16
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
361
16.8 MESSEN RECHTECK AUSSEN (Zyklus
424, DIN/ISO: G424)
Zyklusablauf

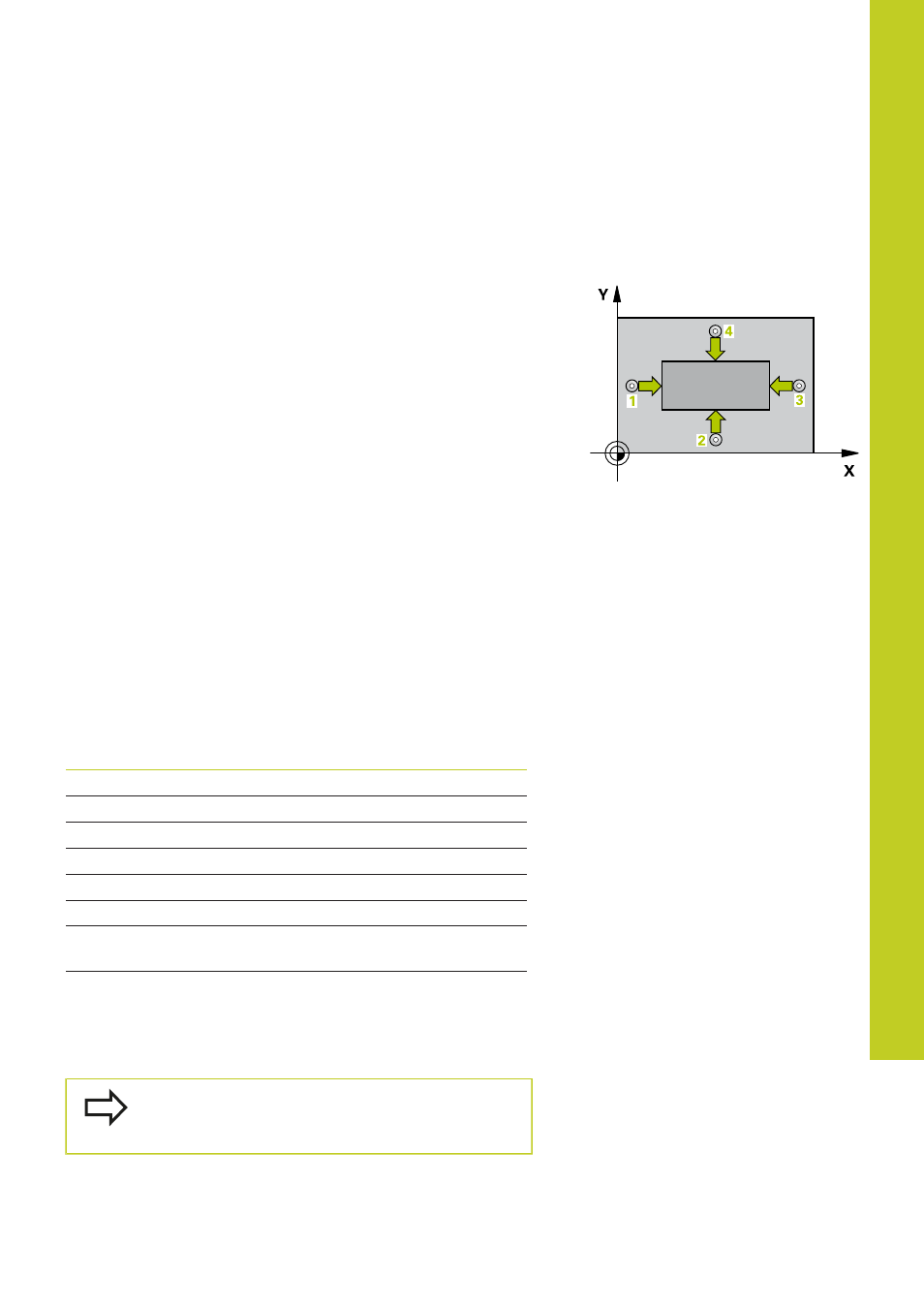

Der Tastsystem-Zyklus 424 ermittelt den Mittelpunkt sowie
Länge und Breite eines Rechteckzapfens. Wenn Sie die
entsprechenden Toleranzwerte im Zyklus definieren, führt die TNC
einen Soll-Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 266) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch
3 Danach fährt das Tastsystem entweder achsparallel auf
Messhöhe oder linear auf Sicherer Höhe zum nächsten
Antastpunkt
2 und führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw.
vierten Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück
auf die Sichere Höhe und speichert die Istwerte und die
Abweichungen in folgenden Q-Parametern:
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
Q161 Abweichung Mitte Hauptachse
Q162 Abweichung Mitte Nebenachse
Q164 Abweichung Seiten-Länge
Hauptachse
Q165 Abweichung Seiten-Länge
Nebenachse
Beim Programmieren beachten!
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
