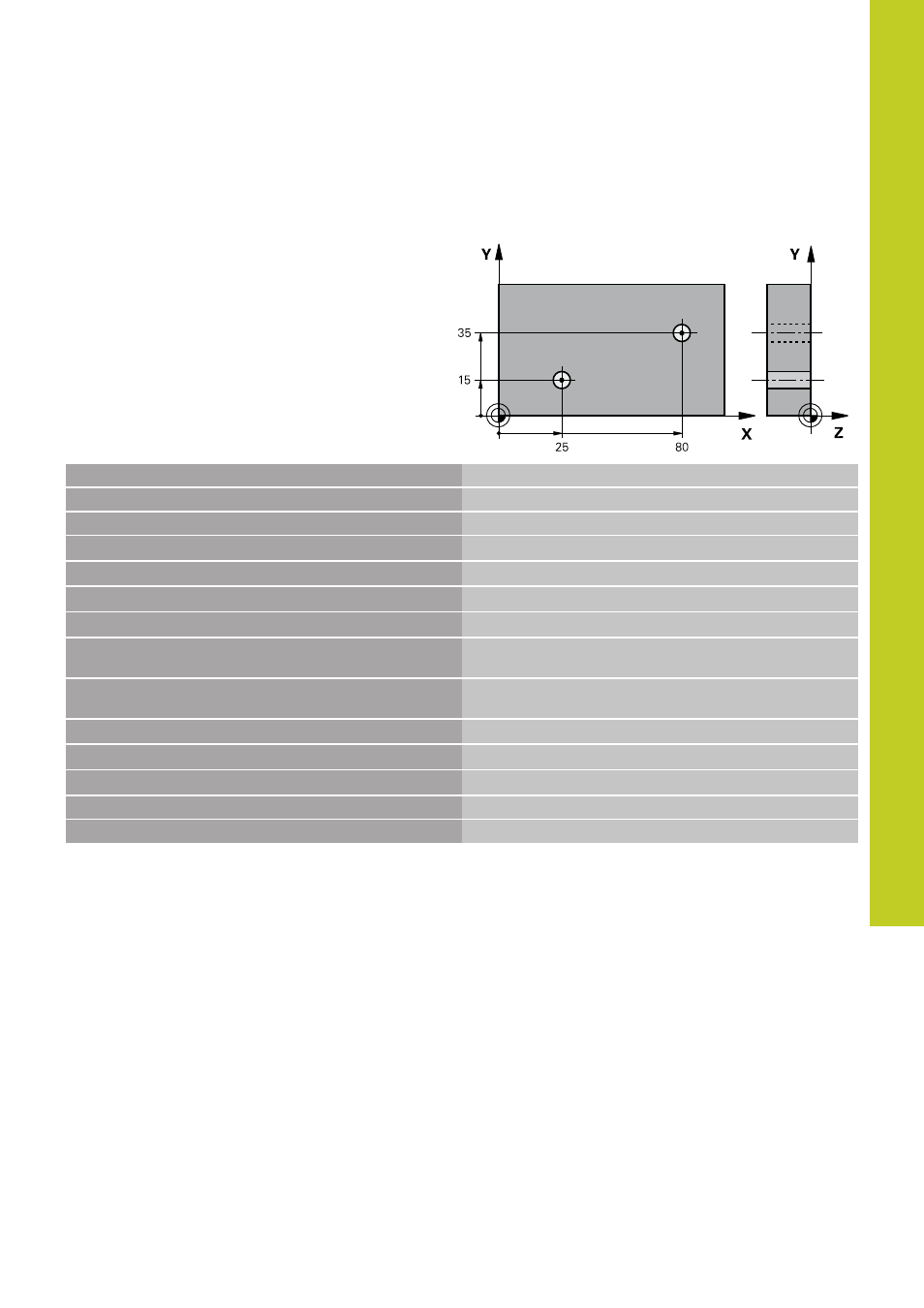

Beispiel: Grunddrehung über zwei Bohrungen bestimmen 14.8
14
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
287
14.8
Beispiel: Grunddrehung über zwei
Bohrungen bestimmen
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 BOHRUNGEN
Q268=+25
;1. MITTE 1. ACHSE
Mittelpunkt der 1. Bohrung: X-Koordinate
Q269=+15
;1. MITTE 2. ACHSE
Mittelpunkt der 1. Bohrung: Y-Koordinate
Q270=+80
;2. MITTE 1. ACHSE
Mittelpunkt der 2. Bohrung: X-Koordinate
Q271=+35
;2. MITTE 2. ACHSE
Mittelpunkt der 2. Bohrung: Y-Koordinate
Q261=-5
;MESSHOEHE
Koordinate in der Tastsystem-Achse, auf der die Messung
erfolgt
Q260=+20
;SICHERE HOEHE
Höhe, auf der das Tastsystem-Achse ohne Kollision
verfahren kann
Q307=+0
;VOREINST. DREHW.
Winkel der Bezugsgeraden
Q402=1
;KOMPENSATION
Schieflage durch Rundtischdrehung kompensieren
Q337=1
;NULL SETZEN
Nach dem Ausrichten Anzeige abnullen
3 CALL PGM 35K47
Bearbeitungsprogramm aufrufen
4 END PGM CYC401 MM
