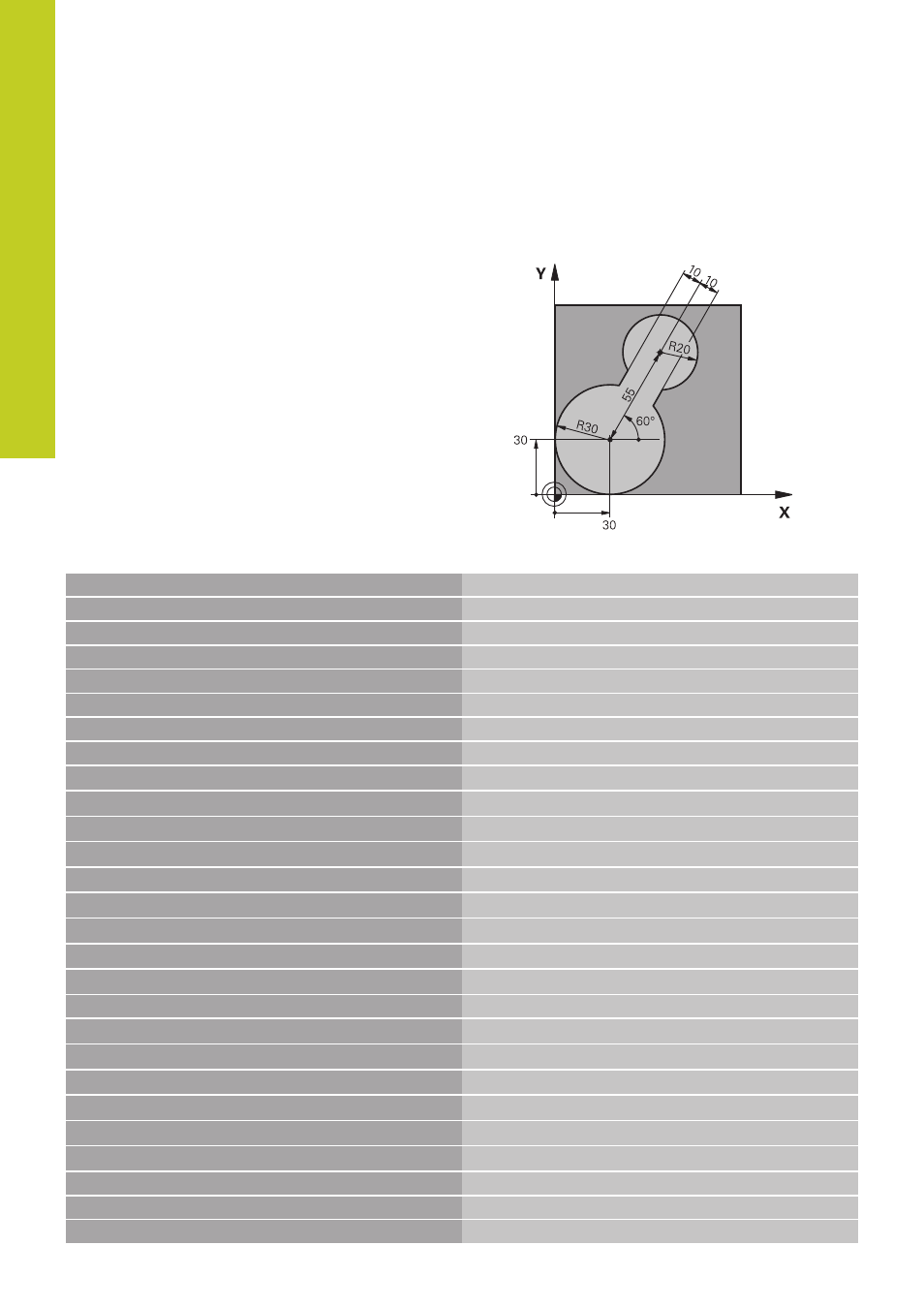

Beispiel: Tasche räumen und nachräumen
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Rohteil-Definition
3 TOOL CALL 1 Z S2500
Werkzeug-Aufruf Vorräumer, Durchmesser 30
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 14.0 KONTUR
Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 20 KONTUR-DATEN
Allgemeine Bearbeitungs-Parameter festlegen
Q1=-20
;FRAESTIEFE
Q2=1
;BAHN-UEBERLAPPUNG
Q3=+0
;AUFMASS SEITE
Q4=+0
;AUFMASS TIEFE
Q5=+0
;KOOR. OBERFLAECHE
Q6=2
;SICHERHEITS-ABST.
Q7=+100
;SICHERE HOEHE
Q8=0.1
;RUNDUNGSRADIUS
Q9=-1
;DREHSINN
8 CYCL DEF 22 RAEUMEN
Zyklus-Definition Vorräumen
Q10=5
;ZUSTELL-TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=350
;VORSCHUB RAEUMEN
Q18=0
;VORRAEUM-WERKZEUG
Q19=150
;VORSCHUB PENDELN
Q208=30000
;VORSCHUB RUECKZUG
9 CYCL CALL M3
Zyklus-Aufruf Vorräumen
10 L Z+250 R0 FMAX M6
Werkzeug-Wechsel
11 TOOL CALL 2 Z S3000
Werkzeug-Aufruf Nachräumer, Durchmesser 15
