Bearbeitungszyklen verwenden
2.3 Muster-Definition PATTERN DEF
2
50
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

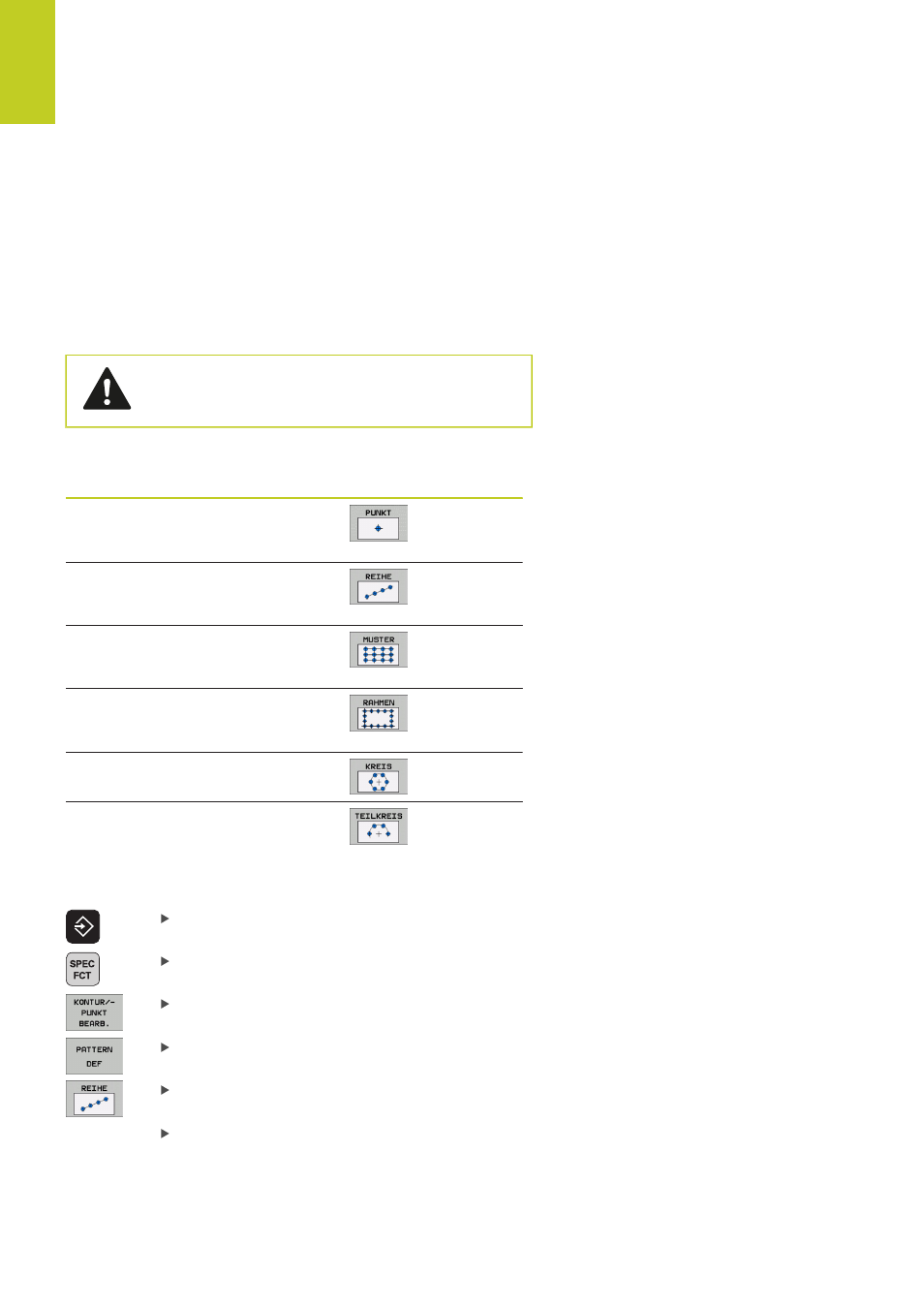

2.3 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion
PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion
CYCL
CALL PAT rufen können. Wie bei den Zyklus-Definitionen, stehen
auch bei der Musterdefinition Hilfsbilder zur Verfügung, die den
jeweiligen Eingabeparameter verdeutlichen.
PATTERN DEF nur in Verbindung mit Werkzeug-Achse
Z verwenden!
Folgende Bearbeitungsmuster stehen zur Verfügung:
Bearbeitungsmuster Softkey Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen 51
REIHE
Definition einer einzelnen Reihe,
gerade oder gedreht 52
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt 53
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt 54
KREIS
Definition eines Vollkreises 55
TEILKREIS
Definition eines Teilkreises 55
PATTERN DEF eingeben
Betriebsart Einspeichern/Editieren wählen
Sonderfunktionen wählen
Funktionen für die Kontur- und Punktbearbeitung
wählen
PATTERN DEF-Satz öffnen
Gewünschtes Bearbeitungsmuster wählen, z.B.
einzelne Reihe
Erforderliche Definitionen eingeben, jeweils mit
Taste ENT bestätigen
