10.3 REGELFLAECHE (Zyklus 231; DIN/ISO:
G231)

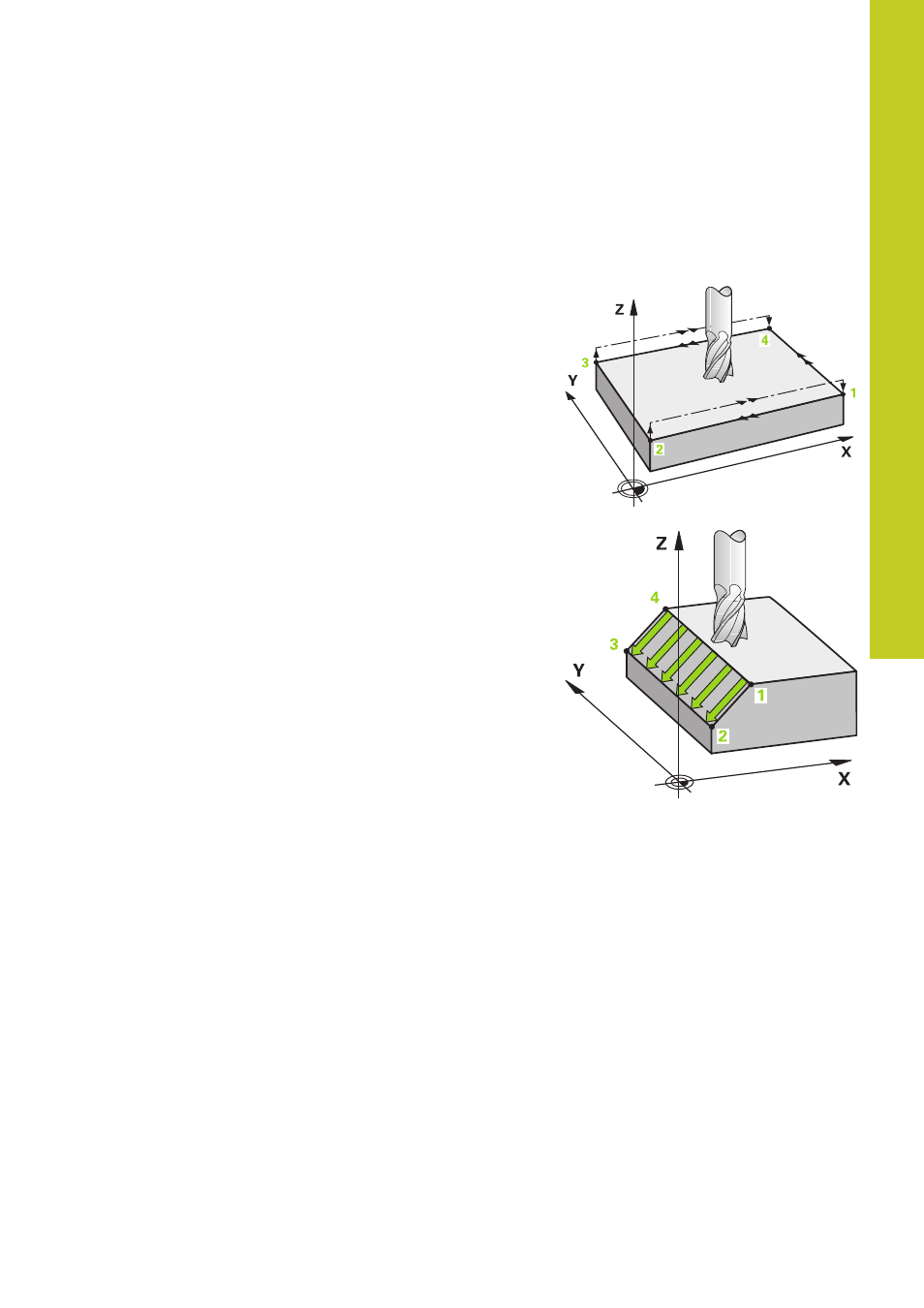

Zyklusablauf
1 Die TNC positioniert das Werkzeug von der aktuellen Position
aus mit einer 3D-Geradenbewegung auf den Startpunkt 1
2 Anschließend fährt das Werkzeug mit dem programmierten
Vorschub Fräsen auf den Endpunkt 2
3 Dort fährt die TNC das Werkzeug im Eilgang
FMAX um den
Werkzeug-Durchmesser in positive Spindelachsenrichtung und
danach wieder zurück zum Startpunkt
1
4 Am Startpunkt 1 fährt die TNC das Werkzeug wieder auf den
zuletzt gefahrenen Z-Wert
5 Anschließend versetzt die TNC das Werkzeug in allen drei
Achsen von Punkt 1 in Richtung des Punktes 4 auf die nächste
Zeile
6 Danach fährt die TNC das Werkzeug auf den Endpunkt dieser
Zeile. Den Endpunkt berechnet die TNC aus Punkt 2 und einem
Versatz in Richtung Punkt 3
7 Das Abzeilen wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist
8 Am Ende positioniert die TNC das Werkzeug um den Werkzeug-
Durchmesser über den höchsten eingegebenen Punkt in der
Spindelachse
