Grundlagen 15.1
15
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
291

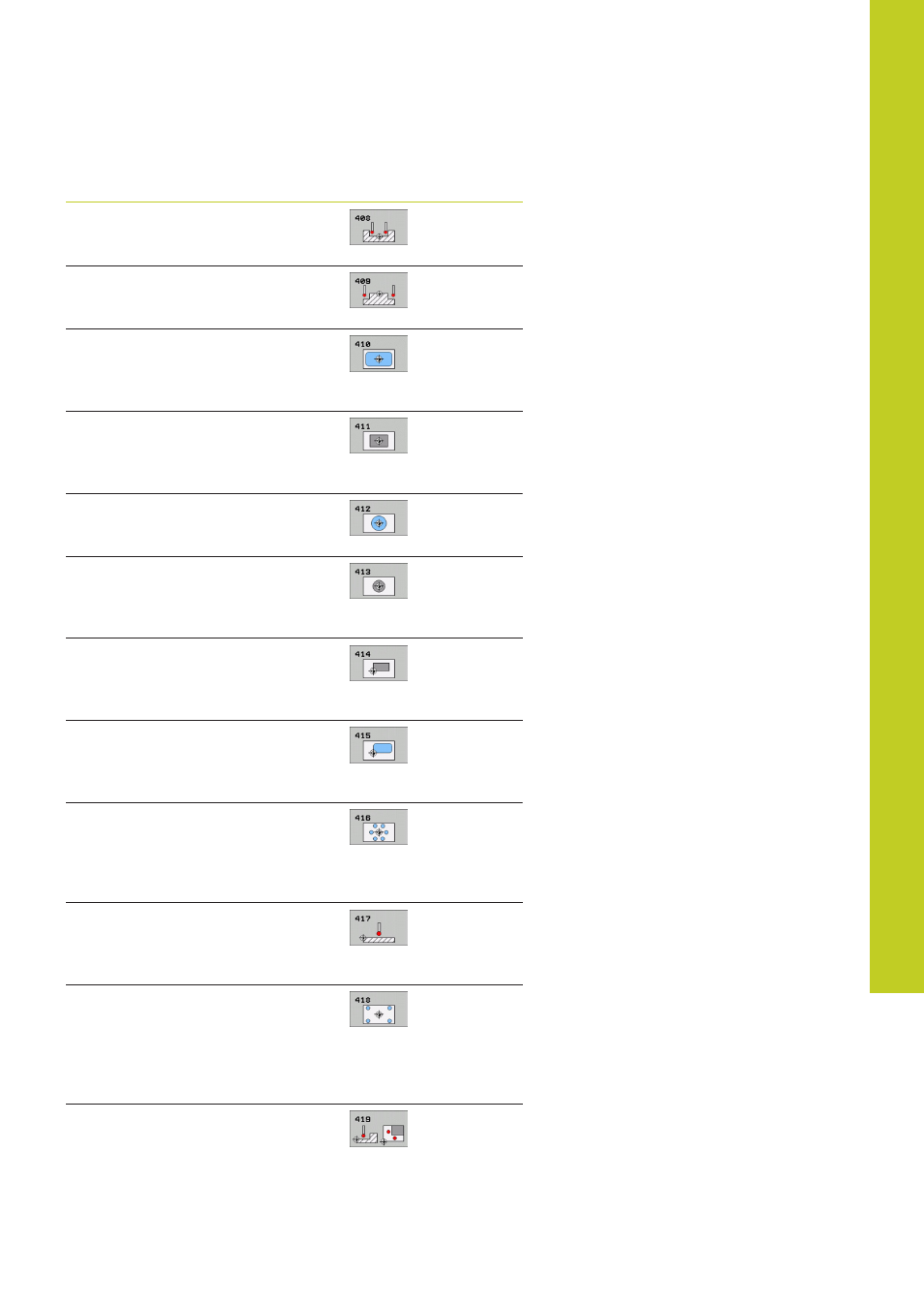

Zyklus Softkey Seite
408 BZPKT MITTE NUT
Breite einer Nut innen messen,
Nutmitte als Bezugspunkt setzen 294
409 BZPKT MITTE STEG
Breite eines Steges außen messen,
Stegmitte als Bezugspunkt setzen 298
410 BZPKT RECHTECK INNEN
Länge und Breite eines Rechtecks
innen messen, Rechteckmitte als
Bezugspunkt setzen 301
411 BZPKT RECHTECK AUSSEN
Länge und Breite eines Rechtecks
außen messen, Rechteckmitte als
Bezugspunkt setzen 305
412 BZPKT KREIS INNEN Vier
beliebige Kreispunkte innen messen,
Kreismitte als Bezugspunkt setzen 309
413 BZPKT KREIS AUSSEN
Vier beliebige Kreispunkte außen
messen, Kreismitte als Bezugspunkt
setzen 314
414 BZPKT ECKE AUSSEN
Zwei Geraden außen messen,
Schnittpunkt der Geraden als
Bezugspunkt setzen 318
415 BZPKT ECKE INNEN
Zwei Geraden innen messen,
Schnittpunkt der Geraden als
Bezugspunkt setzen 322
416 BZPKT LOCHKREIS-MITTE
(2. Softkey-Ebene) Drei beliebige
Bohrungen auf dem Lochkreis
messen, Lochkreis-Mitte als
Bezugspunkt setzen 326
417 BZPKT TS.-ACHSE
(2. Softkey-Ebene) Beliebige Position
in der Tastsystem-Achse messen
und als Bezugspunkt setzen 330
418 BZPKT 4 BOHRUNGEN
(2. Softkey-Ebene) Jeweils
2 Bohrungen über Kreuz
messen, Schnittpunkt der
Verbindungsgeraden als
Bezugspunkt setzen 332
419 BZPKT EINZELNE ACHSE
(2. Softkey-Ebene) Beliebige Position
in einer wählbaren Achse messen
und als Bezugspunkt setzen 336
