BEZUGSPUNKT EINZELNE ACHSE (Zyklus 419, DIN/ISO: G419) 15.13
15
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
337

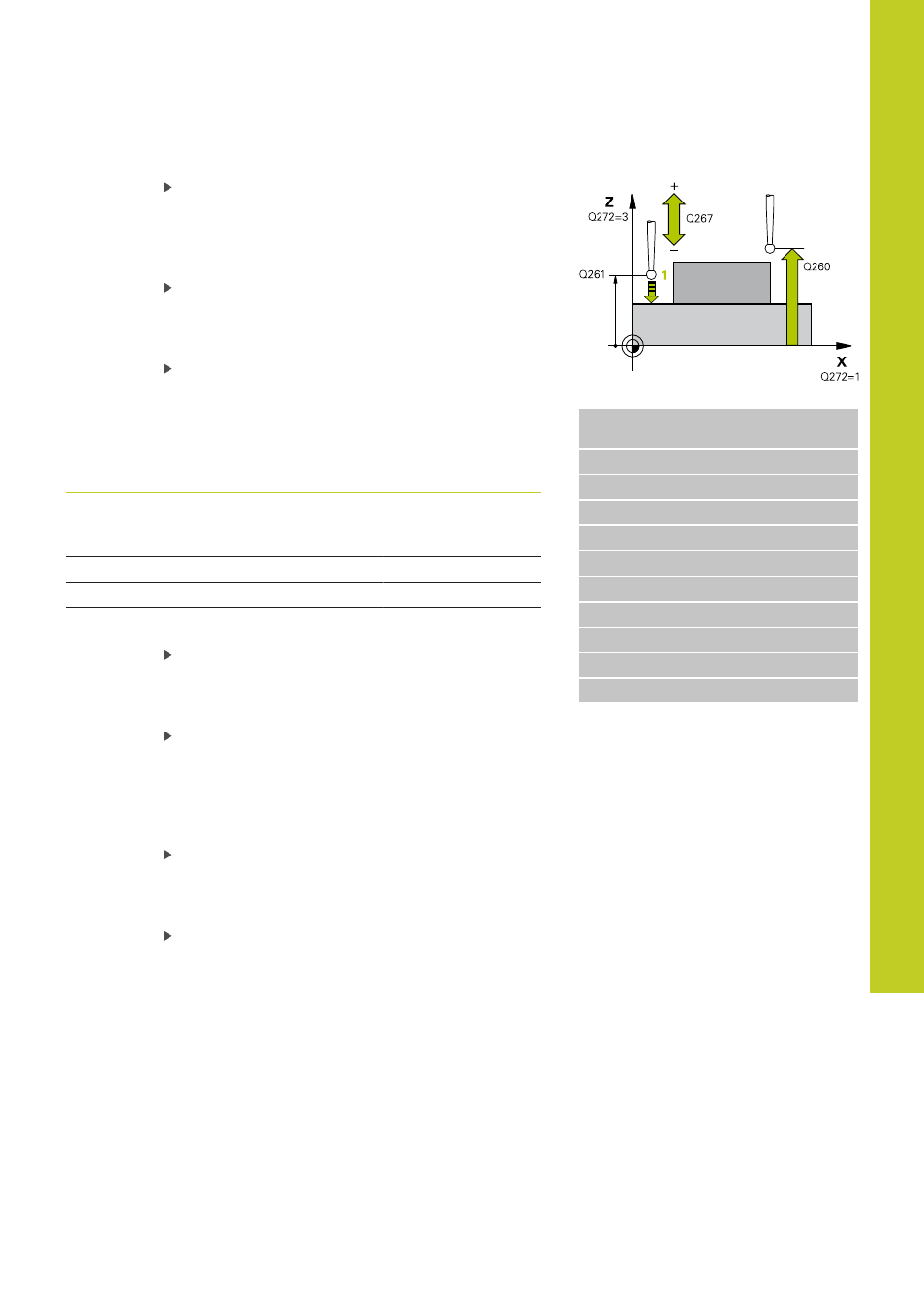

Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Messachse (1...3: 1=Hauptachse) Q272: Achse, in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
Achszuordnungen
Aktive Tastsystem-
Achse: Q272 = 3
Zugehörige
Hauptachse:
Q272 = 1
Zugehörige
Nebenachse:
Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv
Nullpunkt-Nummer in Tabelle Q305: Nummer
in der Nullpunkt-Tabelle/Preset-Tabelle angeben,
in der die TNC die Koordinate speichern soll. Bei
Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt auf der
angetasteten Fläche sitzt. Eingabebereich 0 bis 2999
Neuer Bezugspunkt Q333 (absolut): Koordinate,
auf die die TNC den Bezugspunkt setzen soll.
Grundeinstellung = 0. Eingabebereich -99999,9999
bis 99999,9999
Messwert-Übergabe (0,1) Q303: Festlegen, ob der
ermittelte Bezugspunkt in der Nullpunkt-Tabelle oder
in der Preset-Tabelle abgelegt werden soll:
-1: Nicht verwenden! Wird von der TNC
eingetragen, wenn alte Programme eingelesen
werden (siehe "Gemeinsamkeiten aller
Tastsystemzyklen zum Bezugspunkt-Setzen", Seite
292)
0: Ermittelten Bezugspunkt in die aktive Nullpunkt-
Tabelle schreiben. Bezugssystem ist das aktive
Werkstück-Koordinatensystem
1: Ermittelten Bezugspunkt in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)
NC-Sätze
5 TCH PROBE 419 BZPKT EINZELNE
ACHSE
Q263=+25
;1. PUNKT 1. ACHSE
Q264=+25
;1. PUNKT 2. ACHSE
Q261=+25
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q260=+50
;SICHERE HOEHE
Q272=+1
;MESSACHSE
Q267=+1
;VERFAHRRICHTUNG
Q305=0
;NR. IN TABELLE
Q333=+0
;BEZUGSPUNKT
Q303=+1
;MESSWERT-UEBERGABE
