Tastsystemzyklen: Bezugspunkte automatisch erfassen

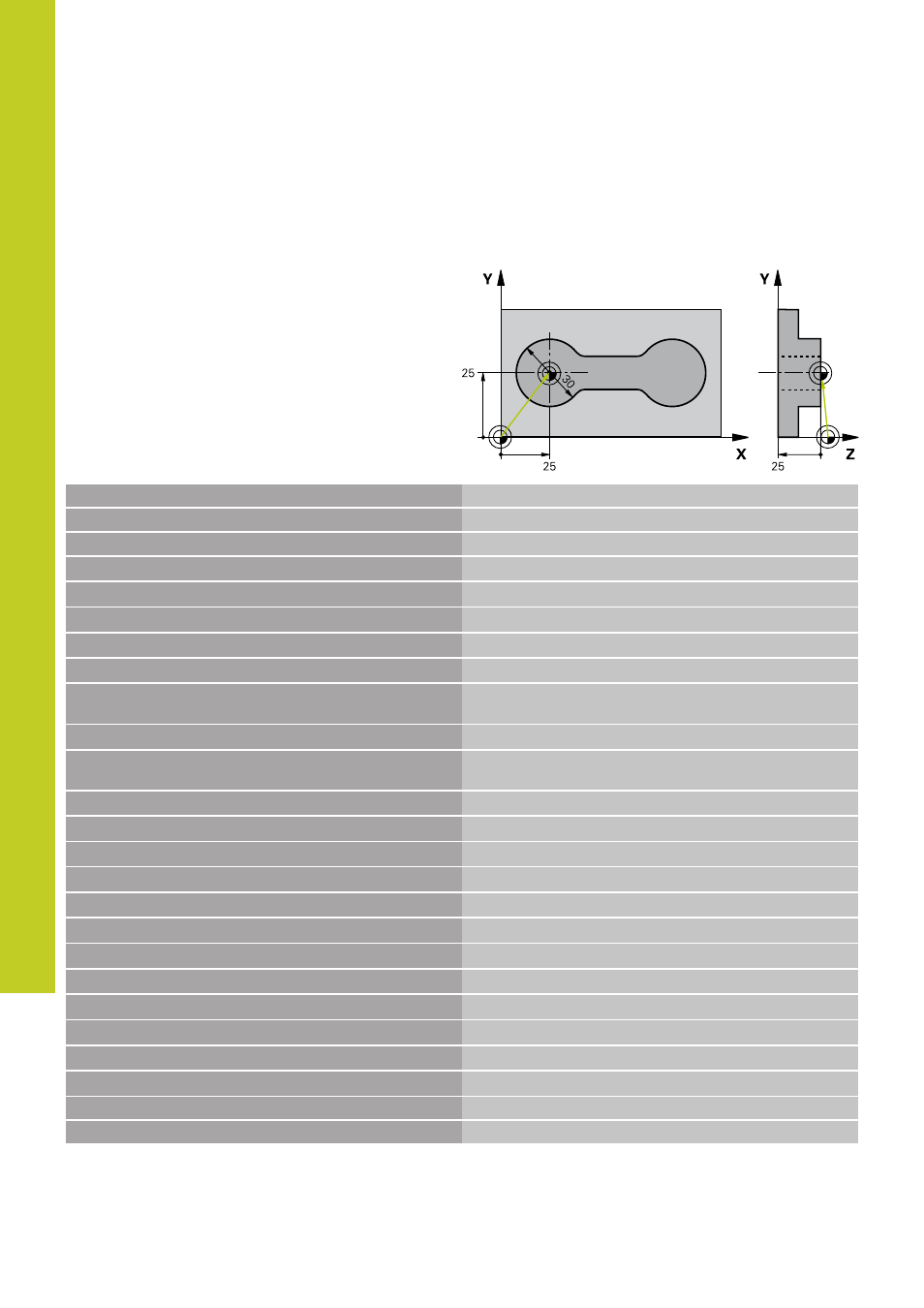

15.14 Beispiel: Bezugspunkt-Setzen Mitte Kreissegment und Werkstück-
Oberkante
15
338
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
15.14
Beispiel: Bezugspunkt-Setzen Mitte
Kreissegment und Werkstück-
Oberkante
0 BEGIN PGM CYC413 MM
1 TOOL CALL 69 Z
Werkzeug 0 aufrufen zur Festlegung der Tastsystem-Achse
2 TCH PROBE 413 BZPKT KREIS AUSSEN
Q321=+25
;MITTE 1. ACHSE
Mittelpunkt des Kreises: X-Koordinate
Q322=+25
;MITTE 2. ACHSE
Mittelpunkt des Kreises: Y-Koordinate
Q262=30
;SOLL-DURCHMESSER
Durchmesser des Kreises
Q325=+90
;STARTWINKEL
Polarkoordinaten-Winkel für 1. Antastpunkt
Q247=+45
;WINKELSCHRITT
Winkelschritt zur Berechnung der Antastpunkte 2 bis 4
Q261=-5
;MESSHOEHE
Koordinate in der Tastsystem-Achse, auf der die Messung
erfolgt
Q320=2
;SICHERHEITS-ABST.
Sicherheits-Abstand zusätzlich zur Spalte SET_UP
Q260=+10
;SICHERE HOEHE
Höhe, auf der das Tastsystem-Achse ohne Kollision
verfahren kann
Q301=0
;FAHREN AUF S. HOEHE
Zwischen den Messpunkten nicht auf sichere Höhe fahren
Q305=0
;NR. IN TABELLE
Anzeige setzen
Q331=+0
;BEZUGSPUNKT
Anzeige in X auf 0 setzen
Q332=+10
;BEZUGSPUNKT
Anzeige in Y auf 10 setzen
Q303=+0
;MESSWERT-UEBERGABE
Ohne Funktion, da Anzeige gesetzt werden soll
Q381=1
;ANTASTEN TS-ACHSE
Auch Bezugspunkt in der TS-Achse setzen
Q382=+25
;1. KO. FUER TS-ACHSE
X-Koordinate Antastpunkt
Q383=+25
;2. KO. FUER TS-ACHSE
Y-Koordinate Antastpunkt
Q384=+25
;3. KO. FUER TS-ACHSE
Z-Koordinate Antastpunkt
Q333=+0
;BEZUGSPUNKT
Anzeige in Z auf 0 setzen
Q423=4
;ANZAHL MESSPUNKTE
Kreis mit 4 Antastungen vermessen
Q365=0
;VERFAHRART
Zwischen den Messpunkten auf Kreisbahn verfahren
3 CALL PGM 35K47
Bearbeitungsprogramm aufrufen
4 END PGM CYC413 MM
